胶体纳米晶（Nanocrystals, NCs）的结构演化，是我们理解纳米尺度材料化学机理的核心窗口。通过相变工程对纳米晶进行精准调控，我们得以揭开驱动晶格尺度动态过程 —— 比如阳离子交换 —— 背后的化学与物理本质，这也是新一代 III-V 族半导体纳米晶可控制备的关键基础。
近日，芝加哥大学 Binyu Wu、Shengsong Yang、Dai-Bei Yang 与 Paul Alivisatos 团队在国际顶级期刊《Nature Synthesis》发表了最新研究成果，他们结合硬颗粒蒙特卡洛元胞自动机模型与精准的合成实验，以 Cu₃As 纳米立方体为模型，首次实现了从简单立方相 Cu₃As 到六方相 InAs、GaAs 的阳离子交换动力学精准控制，为复杂共价键体系的纳米晶合成提供了全新的范式。

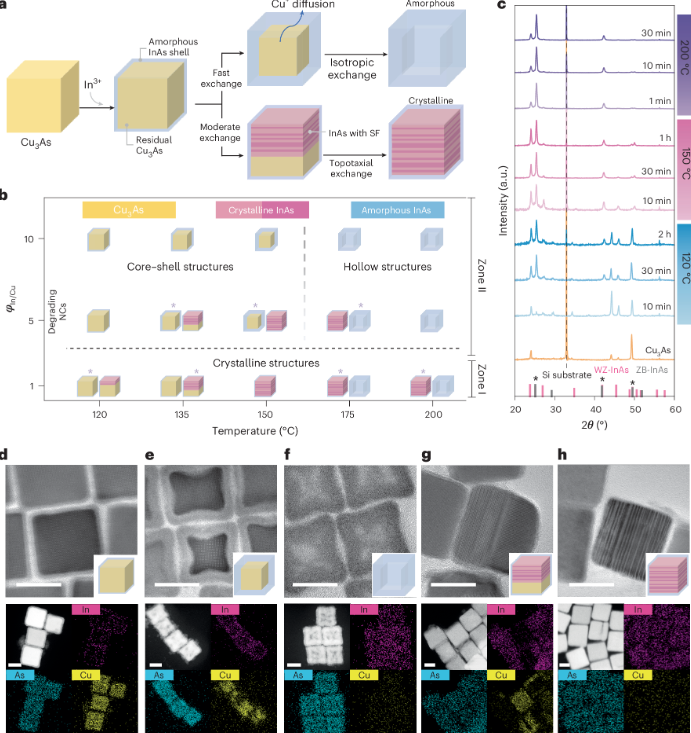

研究中阳离子交换过程的结构演化与模型预测示意图，来源：Wu, B., Yang, S., Yang, D.-B. et al. Kinetic-controlled transformations of group-III arsenide nanocubes. Nat. Synth. 2026.
为了探究这一复杂的相变过程，研究团队从前驱体合成开始，搭建了一套完整的实验与模拟结合的研究体系，每一步都借助精准的仪器来捕捉反应的细节：
研究团队首先借助Schlenk 无水无氧反应系统，合成了单分散、形貌均一的立方相 Cu₃As 纳米立方体。由于胶体纳米晶的合成需要严格的无水无氧环境来避免有机金属前驱体的失活，这一系统为后续的阳离子交换反应提供了完美的单分散起点。
接下来，研究团队搭建了精确控温的反应装置，将反应温度精准调控在 90-200℃的区间内，同时通过调整铟 / 镓阳离子与铜离子的浓度比（φ=1-10），来灵活调控反应的动力学速率，为探究不同反应路径提供了可调的实验条件。
为了从整体到单颗粒的多尺度捕捉反应的动态过程，研究团队结合了多种先进的表征仪器：
1. 同步辐射小角 X 射线散射（SAXS）线站：研究团队借助美国布鲁克海文国家实验室国家同步辐射光源 II（NSLS-II）的 12-ID SAXS 线站，实现了原位、统计性的观测溶液中纳米晶的整体结构演化，无需对样品进行干燥处理，就能捕捉到反应过程中纳米晶尺寸、形貌的动态变化，得到了整个反应体系的统计性演化规律。
2. 透射电子显微镜（TEM）：为了在单颗粒尺度解析反应的细节，研究团队利用 TEM 对不同反应时间的样品进行了离线表征，清晰捕捉到了从核壳结构到空心结构的完整演化过程。通过统计超过 100 个纳米晶的壳层厚度，研究团队验证了纳米柯肯达尔效应在各向同性反应路径中的核心作用，这一结果也和模型的预测完美吻合。
图 2：TEM 观测到的 150℃下、φ=In/Cu=10 条件下的时间依赖结构演化，来源：Wu, B., et al. Nat. Synth. 2026, Extended Data Fig.2.
1. X 射线衍射仪（XRD）：为了确认晶体结构的相变，研究团队使用 XRD 对反应前后的样品进行了表征，证实了单胞从立方相 Cu₃As 到六方相 InAs/GaAs 的对称性转变。这一跨对称性的相变无法用传统的热力学平衡模型解释，反而凸显了动力学控制在这一过程中的关键作用。
2. 能量色散 X 射线光谱（EDX）：为了确认阳离子交换的完成，研究团队利用 EDX 对产物的元素分布进行了表征，证实了 Cu 离子完全被 In³⁺/Ga³⁺离子交换，同时也验证了两种反应路径下产物的元素分布差异，为反应路径的区分提供了直接的元素证据。
为了进一步解析这一复杂的结构演化过程，研究团队开发了硬颗粒蒙特卡洛元胞自动机（HPMC-CA）模型，借助超级计算资源—— 包括美国能源部的国家能源研究科学计算中心（NERSC）的超级计算机，以及芝加哥大学研究计算中心的算力 —— 对这一过程进行了大规模的模拟。
这一模型清晰地呈现了从立方到球形的结构演变，完美复现了实验中观测到的两种完全不同的反应路径：
• 当反应速率较快时，Cu⁺的向外扩散速率远快于 In³⁺/Ga³⁺的向内扩散速率，此时反应沿各向同性路径进行，最终形成空心的纳米结构，这正是柯肯达尔效应在纳米尺度的体现；
• 当反应速率较慢时，反应则沿拓扑外延路径进行，新的六方相晶格沿着原有立方相的晶面外延生长，最终生成富含堆垛层错的产物，高分辨 TEM 的表征也清晰观测到了这些层错结构的存在。
研究发现，III-V 族材料的强共价键特征，是这一动力学控制过程的核心基础。不同于传统的离子型纳米晶的阳离子交换，III-V 族材料的共价键重构需要克服更高的能垒，这也使得反应的动力学过程成为了决定最终产物的关键因素：反应既可以沿各向同性路径形成空心结构，也可以沿拓扑外延路径生成富含堆垛层错的产物。
这一发现揭示了复杂共价键的重构是纳米晶合成的核心基础，为新一代 III-V 族半导体纳米晶的可控制备提供了全新的思路，也为未来的光电子、红外探测等领域的应用打下了坚实的基础。
相关论文信息：Wu, B., Yang, S., Yang, D.-B. et al. Kinetic-controlled transformations of group-III arsenide nanocubes. Nat. Synth. (2026). * https://doi.org/10.1038/s44160-026-01015-6
