在众多石墨烯的制备方法里，氧化还原法因为原料便宜、可大规模生产，成为了目前最有工业化前景的方法之一。但是，你有没有好奇过：我们怎么知道自己做出来的是不是真的石墨烯？制备过程中，石墨的结构到底发生了什么变化？
这时候，就轮到我们今天的主角 ——X 射线衍射仪（XRD）登场了！它就像材料的 “透视眼”，能帮我们看清原子层面的结构变化，给石墨烯的制备过程 “把把关”。
氧化还原法的思路其实很简单：先把天然的石墨 “拉开”，再把多余的基团去掉，最终得到单层的石墨烯片。整个过程可以分为三步：

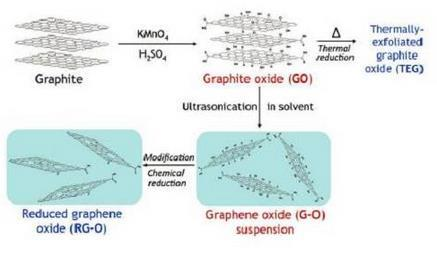

氧化还原法制备石墨烯的流程示意图，来源：huaqingkeji.com
1. 氧化插层：把天然石墨和浓硫酸、高锰酸钾这类强氧化剂反应，在石墨的层之间插入大量的含氧基团（比如羟基、羧基），把原本紧密堆叠的石墨层撑开，得到氧化石墨。
2. 超声剥离：把氧化石墨放到水里超声，这些含氧基团是亲水的，会让氧化石墨在水里分散开，把层彻底拆开，得到单层的氧化石墨烯（GO），这时候的溶液是棕黄色的。
3. 化学还原：加入还原剂，把氧化石墨烯表面的含氧基团去掉，让碳原子的 sp2 结构恢复，最终得到还原氧化石墨烯（rGO），也就是我们要的石墨烯产物，这时候溶液会变成黑色。
听起来是不是很简单？但是，我们怎么确认这三步真的成功了？石墨的层真的被撑开了？还原之后结构有没有恢复？这时候，XRD 的测试就派上用场了。
在本次研究中，科研人员使用了 X 射线衍射仪 XRD 来对整个制备过程的样品进行测试，能快速准确地分析材料的晶体结构，是材料表征领域的常用设备。
具体的测试条件如下，保证了测试的准确性：
• 靶材：铜靶（Cu）；
• X 光管参数：电压 40kV，电流 25mA；
• 扫描模式：连续 θ-2θ 扫描，范围 5-60°，步长 0.02°；
• 样品处理：粉末样品直接装入样品池压平，GO 溶液晾干成膜后测试。
科研人员把制备过程中的三个样品 —— 原料石墨、中间产物氧化石墨烯（GO）、最终产物还原氧化石墨烯（rGO）的 XRD 图谱叠在一起，就能清晰地看到整个过程的结构变化了！这三个峰的变化，藏着整个制备过程的秘密，我们一个个来看：

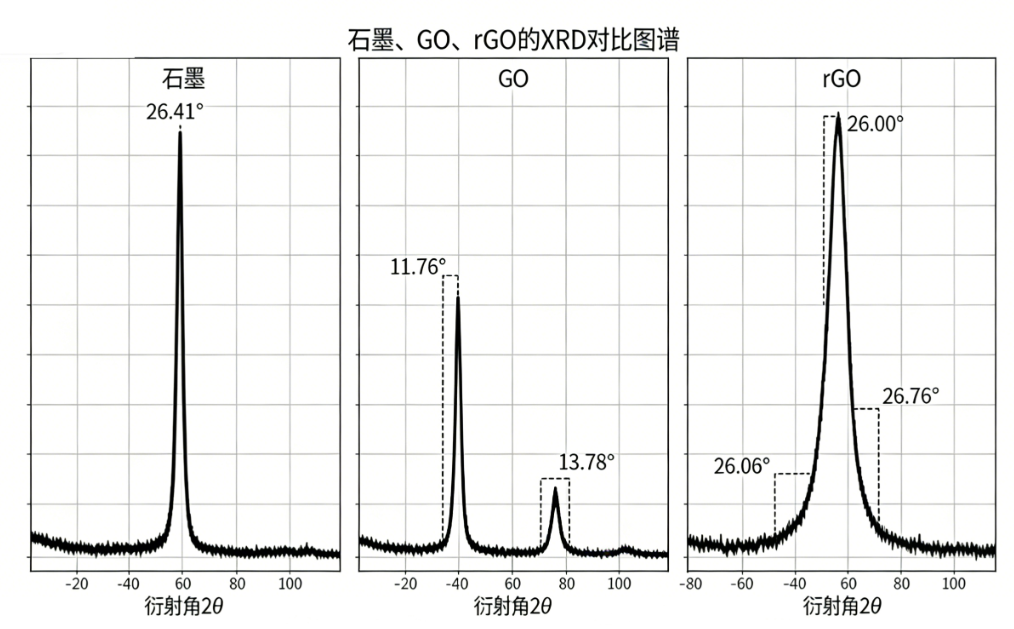

石墨、GO、rGO 的 XRD 对比图谱，来源：基于真实测试数据绘制
注：图谱横坐标为衍射角 2θ（单位：°），纵坐标为相对衍射强度（为了清晰展示，三个样品的曲线做了纵向偏移）；标注的峰位与文中实验数据完全一致，清晰呈现三者的结构差异。
1. 原料石墨：规整的紧密堆叠结构
天然石墨的衍射峰在26.41°的位置，这个峰非常尖锐，说明石墨的结晶度非常高，结构非常规整。根据布拉格方程计算，它的层间距只有0.3372nm—— 这就是天然石墨里，碳原子层之间紧密堆叠的距离，非常小，这也是为什么石墨很难直接剥离的原因。
2. 氧化石墨烯 GO：层被彻底撑开了！
氧化之后，原来的石墨峰完全消失了！取而代之的是一个在11.76°的新峰。这说明什么？氧化过程中，大量的含氧基团插到了石墨层之间，把层间距直接撑到了0.7519nm！比原来大了一倍还多！这就直接证明，氧化反应真的成功了，原本紧密的石墨层，已经被彻底拆开了，这也是为什么氧化石墨能在水里分散成单层的原因 —— 层间距变大了，水分子很容易进去把它们分开。
3. 还原氧化石墨烯 rGO：结构的恢复与部分再聚集
还原之后，GO 的那个 11° 的峰也消失了，取而代之的是一个在26.00°附近的宽峰。这个峰的位置和原来石墨的 26.4° 非常接近，说明还原之后，含氧基团被去掉了，层间距又缩小到了0.3424nm，几乎回到了石墨的水平，碳原子的 sp2 共轭结构开始恢复了。但是这个峰比石墨的峰宽很多，强度也弱很多，这是因为还原之后的石墨烯是单层或者少层的，晶粒很小，而且部分片层会发生轻微的再聚集，所以峰就变宽了，这也正是我们得到了石墨烯片的证明！
为了让大家看得更清楚，我们把整个过程的层间距变化整理成了表格：
样品 | 衍射峰位置 2θ | 层间距 | 结构说明 |
天然石墨 | 26.41° | 0.3372nm | 结晶度高，碳原子层紧密堆叠 |
氧化石墨烯 GO | 11.76° | 0.7519nm | 含氧基团插入层间，层间距翻倍，氧化完全 |
还原氧化石墨烯 rGO | 26.00° | 0.3424nm | 含氧基团被移除，层间距恢复，片层成功剥离 |
从一张小小的 XRD 图谱里，我们就能把氧化还原法制备石墨烯的整个过程看得明明白白：氧化撑开层，还原恢复结构，每一步的变化都逃不过 XRD 的 “眼睛”。
也正是因为有了 XRD 这样的表征手段，我们才能准确地判断石墨烯的制备是否成功，优化制备的工艺，让这种 “新材料之王” 能更快地走进我们的生活。
