在胶体、纳米材料、涂料、生物医药等很多领域，我们经常会听到 “Zeta 电位” 这个词，它是判断分散体系稳定性的核心指标，但很多人对它的概念、测量的注意事项都一知半解。今天我们就来把这个知识点讲透，帮你彻底搞懂这个胶体领域的核心参数。
一、到底什么是 Zeta 电位？
很多人第一次听到 Zeta 电位（也叫 ζ 电位），都会觉得很抽象，其实它的本质，是胶体颗粒表面的 “有效电荷” 对应的电势差，是我们能实际测量到的、颗粒带电状态的直观体现。
当分散在液体中的颗粒表面带有电荷时，会吸引周围带相反电荷的反号离子，这些反离子会在两相界面形成扩散分布的状态，也就是我们常说的扩散双电层。
根据 Stern 双电层理论，这个双电层可以分为两个部分：
1. Stern 层（紧密层）：一部分反离子会受到静电力、范德华力的作用，紧紧吸附在颗粒表面，和颗粒表面的离子一起，形成一个紧密的吸附层，这部分的离子会和颗粒牢牢结合在一起，不会轻易脱离。
2. 扩散层：剩下的反离子则会因为热运动，呈扩散状态分布在更远的位置，距离颗粒越远，反离子的浓度越低，直到和体相溶液的浓度完全一致，此时的净电势也会降到 0。
当颗粒和液体发生相对运动的时候，有一个假想的边界：在这个边界以内的液体和离子，会跟着颗粒一起运动；而边界以外的液体，则会和颗粒发生相对流动。这个边界，就叫做滑动面（剪切面）。
而 Zeta 电位，就是这个滑动面位置，相对于远离颗粒的体相溶液的电势差 —— 这也是我们能实际测量到的、颗粒的有效电势，它直接决定了颗粒之间的相互作用。
如果 Zeta 电位的绝对值越大，说明颗粒之间的静电排斥力越强，就越能抵消颗粒之间的范德华吸引力，颗粒就越不容易发生团聚，胶体体系也就越稳定；反之，如果 Zeta 电位接近 0，颗粒之间的排斥力几乎消失，就很容易聚集沉降，体系就会失稳。
二、测 Zeta 电位，为什么不能随便稀释样品？
很多人在测 Zeta 电位的时候，觉得样品浓度太高，就直接拿纯水稀释了再测，结果测出来的结果和实际应用中的状态完全不一样，这是为什么？
在水介质中，Zeta 电位的来源，是颗粒表面的离子解离：颗粒表面解离出离子后，会留下净电荷，周围包裹着一层反离子云。而这些反离子，还有溶液里的其他离子，是可以通过滑动面进出扩散层的，这就意味着，Zeta 电位会直接受到溶液的离子组成、pH 值、离子浓度的影响。
如果我们随便拿水去稀释样品，会直接改变溶液里的 pH 值、离子强度，甚至会让颗粒表面的离子发生吸附或者脱附 —— 比如原本吸附在颗粒表面的稳定剂、添加剂，稀释后可能会脱附到溶液里，这就会直接改变颗粒的表面电荷状态，最终导致测出来的 Zeta 电位，和原本样品的真实 Zeta 电位完全不同，失去了参考意义。
这也是为什么，Zeta 电位的数值，是和分散介质的状态绑定的：同样的颗粒，在不同 pH、不同离子浓度的溶液里，Zeta 电位可以是正、可以是负，甚至可以是 0—— 这个 Zeta 电位为 0 的点，我们就叫做等电点（IEP），在这个点上，颗粒的表面净电荷为 0，最容易发生团聚。
当然，这不是说样品完全不能稀释，而是稀释的时候，必须用和原样品的分散介质完全一致的液体 —— 也就是保证稀释后，溶液的 pH、离子浓度都和原来的样品一样，这样才不会改变颗粒的带电状态，测出来的结果才准确。
三、Zeta 电位，到底要怎么测？
很多人会好奇，Zeta 电位是颗粒表面的电势，我们能不能直接拿个电压表，去测颗粒的表面电位？答案是不行 —— 因为胶体颗粒的尺寸太小了，从纳米级到微米级，根本没办法把探头放到颗粒的表面去直接测量。
那我们要怎么测 Zeta 电位呢？目前主流的测量方法，都是通过间接的方式来计算的：
1. 电泳测量法：这是最常用的方法。我们给样品施加一个电场，带电的颗粒就会在电场里朝着相反电荷的电极移动，我们通过测量颗粒的移动速度（也就是电泳迁移率），就可以通过成熟的理论模型，计算出对应的 Zeta 电位。目前常用的电泳光散射法，就是基于这个原理，通过激光的多普勒频移来精确测量颗粒的移动速度，精度很高，也是目前实验室最常用的测量方法。
2. 流动电位法：这个方法更适合测量大颗粒或者平面表面的 Zeta 电位。我们让液体流过静止的颗粒、纤维或者平面，这时候，双电层里的扩散层离子会跟着液体一起流动，从而在上下游形成一个电位差，这个就是流动电位，通过测量这个电位差，我们就可以计算出 Zeta 电位。
不同的体系，需要的 Zeta 电位也不一样：比如过滤体系，我们反而希望 Zeta 电位低一点，这样颗粒容易聚集，更容易被过滤掉；而大多数胶体体系，比如涂料、油墨、纳米浆料，我们都希望 Zeta 电位的绝对值超过 ±20mV，这样才能保证体系的稳定性，延长产品的保质期。另外，在涂层工艺里，如果颗粒和被涂层的表面带相反的电荷，涂层的吸附效率会更高，效果也会更好。
四、电位滴定：解锁 Zeta 电位的更多信息
除了直接测量某个状态下的 Zeta 电位，我们还可以通过滴定的方式，来研究 Zeta 电位随环境的变化，这对产品的配方优化、储存条件的调整非常有帮助。
1. pH 电位滴定：找到体系的等电点
电位滴定最常见的应用，就是测量 Zeta 电位随 pH 的变化，从而找到样品的等电点（IEP）。
比如我们可以通过自动滴定的方式，往样品里逐渐加酸或者加碱，同时测量不同 pH 下的 Zeta 电位、电导率的变化，就可以得到一条滴定曲线。通过这个曲线，我们就能知道，在什么 pH 下，样品的 Zeta 电位最稳定，什么 pH 下会达到等电点，这可以帮助制造商优化产品的运输、储存的 pH 条件，避免产品在储存过程中发生团聚沉降。
比如我们对 Ludox-TM 二氧化硅样品做盐酸滴定的实验就会发现：当 pH 低于 4 的时候，Zeta 电位会逐渐进入一个稳定的平台区，而电导率的上升速度会变快 —— 这是因为随着 pH 降低，二氧化硅颗粒逐渐被 H + 离子饱和，多余的 H + 离子就会留在溶液里，让电导率快速上升。

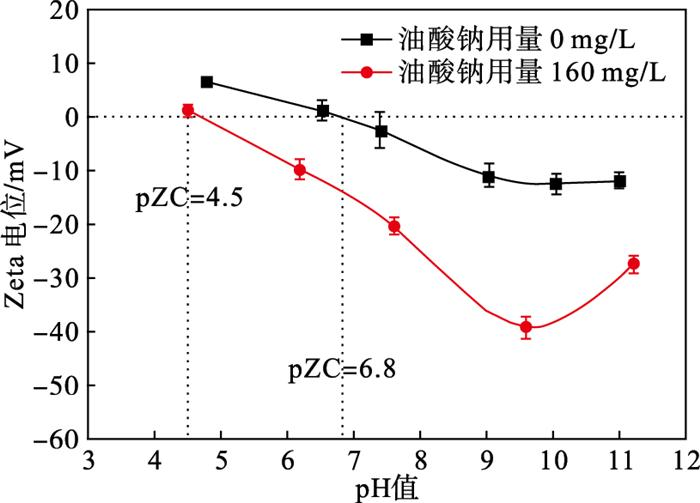

图来源：东北大学学报《油酸钠作用下孔雀石的表面电性及浮选行为研究》
2. 体积滴定：研究添加剂的吸附效果
除了 pH 滴定，我们还可以做体积滴定，来研究添加剂对 Zeta 电位的影响。比如我们可以往胶体样品里，逐渐加入表面活性剂之类的添加剂，同时测量 Zeta 电位、pH、电导率的变化。
如果添加剂被颗粒吸附了，那么它就会改变颗粒的表面电荷，Zeta 电位就会随着添加剂的加入发生变化；而如果添加剂没有被颗粒吸附，只是溶解在溶液里，那么 Zeta 电位就不会有明显的变化，曲线会保持平稳。这个方法可以帮我们快速判断添加剂的作用效果，优化添加剂的用量，非常适合产品的配方研发。
