在材料微观表征领域，电子背散射衍射（EBSD）技术是剖析晶体组织、解析性能机理的核心手段。相较于整体晶粒统计分析，针对“单个晶粒的专属数据分析”，能精准捕捉局部晶体取向、应变、晶界特征等细节，深挖材料微观变形、相变、强化的底层逻辑。小研带大家一步步掌握EBSD单个晶粒单独数据分析的全流程，干货满满、贴合实操，科研人直呼好用。
一、EBSD 数据预处理与晶粒分割
在进行单个晶粒分析前，首先需要完成 EBSD 数据的预处理与晶粒分割，这是后续分析的基础。
1. 数据预处理
EBSD 数据采集后，首先需要进行数据降噪与标定优化，以提高数据质量。根据国际标准（如 GB/T 35165-2018、ISO 13067:2011、ASTM E2627 - 2013），数据降噪过程中标定率增加应控制在 5% 以内（ASTM 标准为 10%）。这一步可以通过 EBSD 分析软件（如 EDAX OIM Analysis、AZtecCrystal 等）完成，去除无效数据点，提高数据的可靠性。
2. 晶粒分割与晶界识别
晶粒分割的核心是识别晶界，需要定义临界取向差角度。不同标准对临界取向差角度的要求略有不同：
• GB/T 35165-2018：5°～15°
• ISO 13067:2011：等轴晶≥5°，其他晶粒 10° 或 15°
• ASTM E2627 - 2013：5°
通过测量相邻像素之间的取向差角，将超过临界角度的边界段视为晶界，从而实现晶粒的分割。同时，对于孪晶界等特殊晶界，可以根据晶体学关系进行定义并排除，避免对晶粒分析造成干扰。
铝合金喷丸处理后样品截面的晶粒取向散布面分布图（GOS），不同颜色代表不同的晶粒取向，红色区域为变形最大的晶粒
二、单个晶粒的选择方法
完成晶粒分割后，我们可以通过多种方法选择需要单独分析的单个晶粒：
1. 基于空间坐标的精准选取（零代码，软件可视化操作）
针对固定位置、需批量定位的晶粒，不用手动逐一点选，依托软件自带的坐标选取功能即可快速锁定，全程无复杂代码，新手也能轻松上手，适配EDAX OIM、AZtecCrystal、MTEX三大常用工具，操作逻辑完全互通。
核心操作清单： ① 导入预处理后的EBSD数据，确认晶粒分割清晰、无效点已剔除； ② 打开软件“区域选取/坐标筛选”面板，输入目标晶粒的横纵坐标范围，也可直接框选晶粒所在微区； ③ 软件自动过滤杂粒，仅保留目标单个晶粒，直接跳转专项分析界面。 |
2. 基于晶粒特征的筛选选取（条件勾选，一键匹配目标晶粒）
想找特殊晶粒（超大晶粒、高应变晶粒、特定取向晶粒），不用在图谱里挨个找，通过软件的晶粒特征库，设定筛选条件就能一键锁定，摆脱坐标限制，针对性极强，适合专项微观机理研究。
简易筛选步骤： ① 调出软件“晶粒特征统计”模块，查看晶粒面积、GOS应变、晶体取向、等效直径等全量参数； ② 根据研究需求设定阈值，比如“筛选GOS值最高的单个晶粒”“筛选面积大于50μm²的晶粒”； ③ 软件自动高亮匹配符合条件的目标晶粒，排除其余晶粒干扰，实现单独选取。 |
3. 手动交互点选（最直观，适合临时选取特定晶粒）
针对视野内特征明显、需针对性分析的单个晶粒，直接在EBSD可视化面分布图中，用鼠标单击目标晶粒，软件会自动屏蔽周边晶粒，仅保留该晶粒的有效数据，操作零门槛、直观快捷，适合日常常规分析场景。
在可视化界面中，可以通过鼠标点击直接选择需要分析的单个晶粒，这种方法直观便捷，适合针对特定微观特征的晶粒进行分析。
三、单个晶粒的数据分析内容
选择目标晶粒后，可以对其进行多方面的数据分析：
1. 晶体学取向分析
可以获取单个晶粒的平均取向、取向分布、取向差等信息。通过极图、反极图等方式展示晶粒的晶体学取向，分析其在宏观织构中的作用。
2. 晶粒内应变分析
通过晶粒取向散布（GOS）分析，计算晶粒内每个像素点的取向相对于晶粒平均取向的变化，从而评估晶粒内的应变程度。GOS 值越高，说明晶粒内的变形越大。
3. 晶界特征分析
分析单个晶粒的晶界类型（大角晶界、小角晶界、孪晶界等），以及晶界的取向差角、取向差轴等参数，了解晶粒与周围晶粒的交互作用。
4. 位错密度分析
通过高级分析模块（如 AZtecCrystal 的位错分析模块），可以计算单个晶粒内的位错密度，评估晶粒的变形程度与强化机制。
左：晶粒尺寸面分布图，根据晶粒的等效圆直径（ECD）着色；右：奥氏体晶粒尺寸统计直方图和统计信息
四、分析结果的呈现
单个晶粒的分析结果可以通过多种方式呈现：
1. 可视化呈现
• 面分布图：展示晶粒的取向、应变、晶界等特征的空间分布
• 极图 / 反极图：展示晶粒的晶体学取向
• 直方图：统计晶粒内的取向差、应变等参数的分布
2. 数据表格呈现
通过统计表格呈现单个晶粒的关键参数，如晶粒面积、等效圆直径、平均取向、GOS 值、位错密度等，便于定量分析与对比。

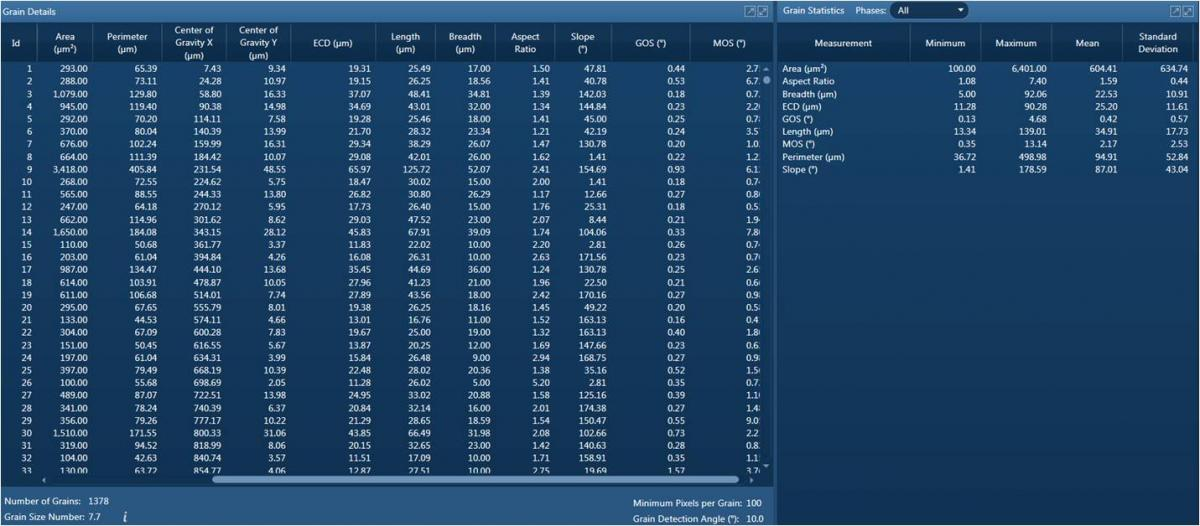

EBSD 处理软件生成的晶粒数据表格，包含全部晶粒的细节和统计摘要
五、注意事项
在对单个晶粒进行分析时，需要注意以下几点：
1. 数据质量：确保 EBSD 数据的标定率足够高，避免因数据质量问题导致分析结果偏差。
2. 晶粒分割参数：合理设置临界取向差角度、最小晶粒像素数等参数，遵循相关国际标准。
3. 统计可靠性：单个晶粒的分析结果需要结合整体微观组织进行解读，避免孤立分析。
4. 软件选择：选择合适的 EBSD 分析软件，不同软件的分析功能与可视化效果略有差异，根据研究需求进行选择。
六、总结
对单个晶粒进行单独的 EBSD 分析，能帮助我们深入理解材料的微观结构与性能关系，为材料设计与性能优化提供更精准的依据。通过数据预处理、晶粒分割、目标晶粒选择与多维度分析，我们可以从微观尺度揭示材料的变形、再结晶、相变等机制。
在实际研究中，需要结合具体的材料体系与研究目标，选择合适的分析方法与参数，确保分析结果的可靠性与科学性。随着 EBSD 技术的不断发展，单个晶粒分析将在材料科学研究中发挥越来越重要的作用。
