各位做材料表征的小伙伴们，是不是经常在 BET 测试报告里看到一个奇怪的数值：C 值为负？
很多人第一反应是：仪器坏了？我样品废了？还是测试老师搞错了？
别慌！今天这篇文章，我们就来把这个问题讲透：BET 里的 C 值到底是什么？为什么理论上它不能是负的？实际测试中出现负值，到底是哪里出了问题？又该怎么解决？
BET 里的 C 值是什么？
做 BET 比表面积测试，我们最关心的通常是最终的比表面积数值，但很多人忽略了，BET 方程里有两个核心参数：
• Vm：单层饱和吸附量，是计算比表面积的核心基准；
• C：吸附常数，也就是我们今天要聊的主角；
从物理意义上来说，C 值本质是吸附作用力的 “晴雨表”，它和吸附热直接相关：
其中：
• E1：吸附质分子在样品表面第一层的吸附热
• EL：吸附质自身的液化热（也就是多层吸附时的吸附热）
正常的物理吸附中，第一层吸附是气体分子和样品表面的直接相互作用，作用力肯定比气体分子之间的相互作用要强，所以必然满足E1＞EL。
这就意味着，上面这个指数项的结果一定是正的，C 值理论上必须是正数！
那 C 值的正负是怎么来的？我们看 BET 的线性拟合过程：
BET 方程经过变换后，会得到一个线性关系：
我们把测试数据做变换后拟合这条直线，就能得到斜率和截距：
• 截距
• 而 C 值的计算公式就是：

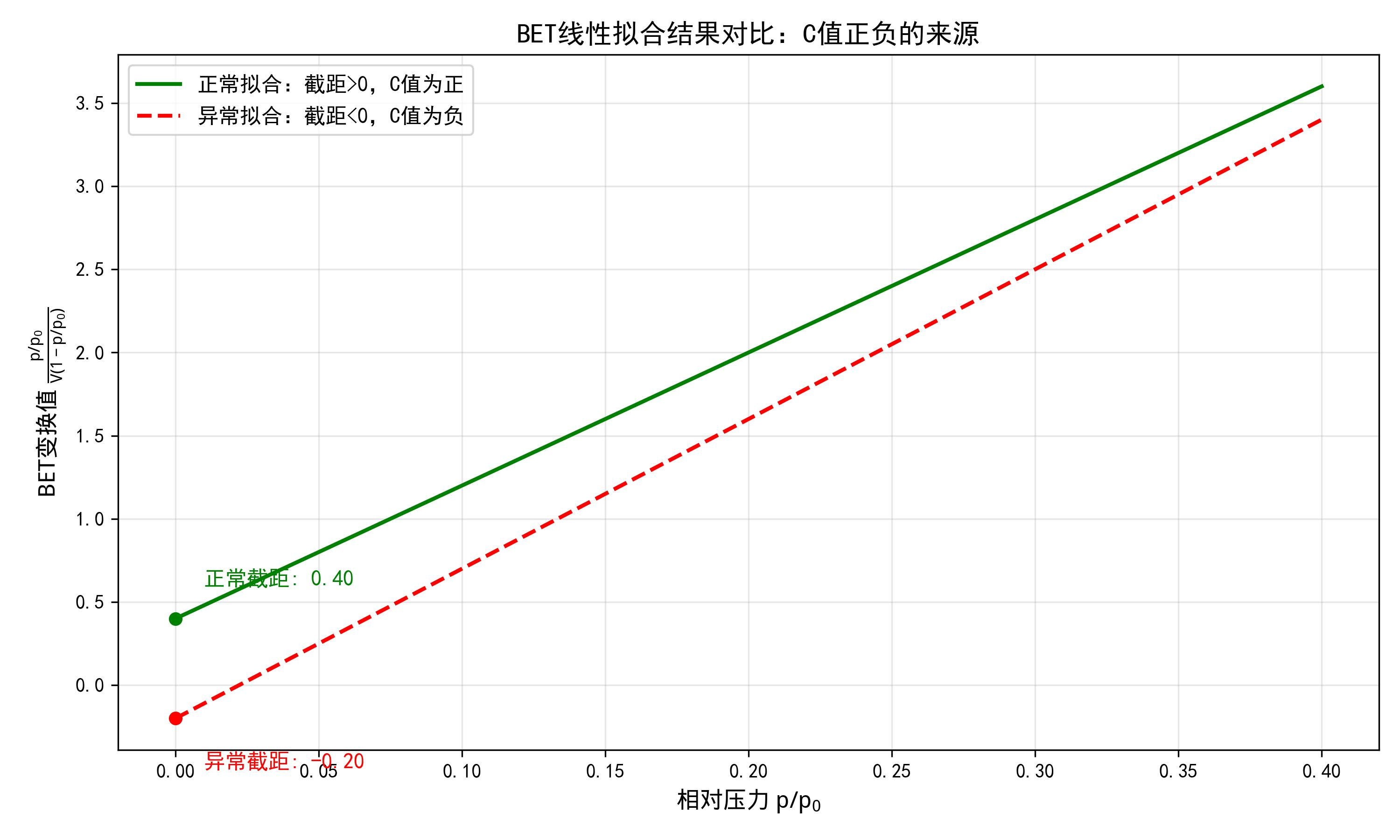

看到了吗？如果拟合出来的截距是负数，那 C 值就会变成负数！
这就说明：C 值为负，本质就是 BET 线性拟合的截距为负，完全违背了 BET 理论的物理假设，意味着这次的 BET 测试结果是无效的！
出现 C 值为负的4 个核心原因
既然理论上 C 值不可能为负，那实际测试中为什么会出现这种情况？其实都是实验或数据处理的环节出了问题，我们按出现概率从高到低来拆解：
1. 最常见：BET 区间选点不当（80% 的情况都是它！）
这是新手最容易踩的坑！很多人不管什么样品，都直接套用教材里的 “默认区间”：p/p0=0.05~0.35。

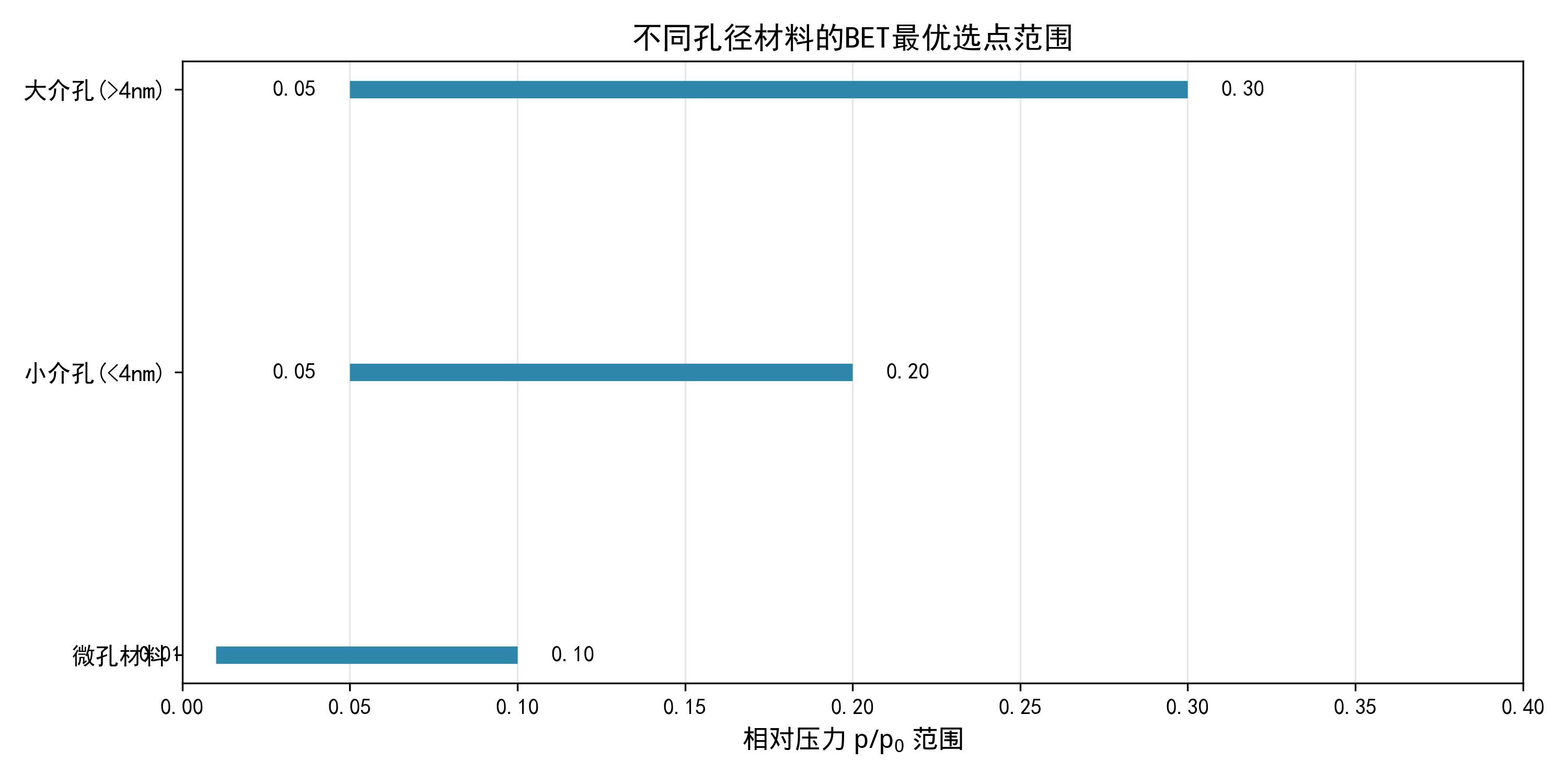

但实际上，这个默认区间是给无孔 / 大孔材料准备的！不同孔径的样品，BET 的最优选点范围完全不一样：
比如微孔材料（孔径 < 2nm），它的吸附行为和大孔完全不同：在很低的压力下就会完成微孔填充，单层吸附早就结束了。
如果你还硬要把 0.05~0.35 的点拿来拟合，就会把已经发生微孔填充的高压点也加进去，导致拟合直线的截距直接变成负的，C 值也就跟着负了！
那怎么选对正确的点？行业里通用的方法是Rouquerol 筛选法：
“筛选 BET 数据点时，要保证V(1-p/p0)这个值随着p/p0单调增加，一旦这个值开始下降，后面的点就不能要了！”
这个方法现在很多仪器的软件里都自带了，叫 “BET 助手”，就是帮你自动筛选正确的选点范围，避免出现负 C 值。
2. 样品预处理不充分
很多样品，尤其是极性的金属氧化物、多孔碳材料，表面很容易吸附水汽、油污或者其他杂质。
如果脱气的时候，温度不够、时间不够，这些杂质就没被除掉，它们会占据样品的活性位点，导致实际的吸附行为完全偏离了 BET 的多层吸附模型，拟合出来的参数自然就异常了。
比如很多微孔材料，微孔里的水汽特别难脱除，要是脱气时间只做了 2 小时，根本脱不干净，就很容易出负 C 值。
3. 仪器测试误差
还有一种情况，是仪器本身的误差：
• 死体积校准不准确，导致吸附量的计算有偏差
• 压力传感器漂移，低压力段的测试不准
• 管路微漏，尤其是测试比表面积很小的样品时，本身吸附量就极低，一点漏气就会导致数据完全乱掉
这种情况通常会伴随着吸附等温线的异常，比如吸脱附曲线交叉、吸附量出现负值之类的问题。
4. 材料本身偏离 BET 模型
极少数情况下，就算你测试和处理都没问题，还是会出负 C 值，这就是样品本身的问题了。
BET 模型有几个核心假设：样品表面是均一的、吸附分子之间没有相互作用、可以形成多层吸附。
但有些特殊的材料，比如狭缝孔密集的活性炭、强极性的特殊材料，它的吸附行为根本不符合这些假设，BET 模型本身就不适用了。
这种时候，你就不能再用 BET 法来算比表面积了，得换其他方法，比如 Langmuir 法、t-plot 法，或者 DFT 法来表征。
遇到 C 值为负？按这个顺序排查解决90%问题！
很多人遇到负 C 值，第一反应是重测样品，其实完全不用，按这个优先级排查，90% 的问题都能解决：
1. 第一步：先调选点！
把高压力段的点去掉，缩小拟合的 p/p0 范围，用 Rouquerol 方法重新筛选数据点，大部分时候，调整完 C 值就变回正的了。
2. 第二步：重新预处理样品！
如果调完选点还是不行，就把样品拿回去重新脱气：比原来的温度高 20\50℃，脱气时间延长 4\6 小时，确保把孔里的杂质都脱干净。
3. 第三步：检查仪器！
如果上面两步都没用，就要检查仪器了：看看管路有没有漏气，死体积校准对不对，压力传感器是不是需要校准了。
4. 最后：换表征方法！
如果都试过了还是不行，那就是样品本身不适合 BET 模型，换其他的表征方法就好。
吸附等温线和 C 值的关系
很多人可能会问，不同的吸附等温线，C 值会有什么不同？我们看 IUPAC 的六种吸附等温线：
正常来说：
• I 型（微孔）：C 值通常很大，大于 200，因为微孔的吸附作用力很强；
• II 型（大孔）：C 值在 50~200 之间，是最标准的情况；
• III 型（弱吸附）：C 值会很小，小于 2，但就算是这种情况，C 值也还是正的，不会负！
所以只要 C 值负了，就一定是异常情况，绝对不能忽略！
最后我们来划个重点：
1. C 值是 BET 数据有效性的 “红灯信号”，负的就说明结果无效；
2. 80% 的负 C 值都是选点不当导致的，调整选点范围就能解决；
3. 排查顺序：调选点 → 重新脱气 → 检查仪器 → 换方法。
做表征的时候，千万别只看最终的比表面积数值，忽略了 C 值这个关键的校验参数，不然很可能用了错误的数据，发文章的时候被审稿人问住哦！
