我们每天触摸的手机屏幕、屋顶上的太阳能电池板、办公室的触控显示屏…… 这些设备里，都藏着一层神奇的薄膜 ——透明导电氧化物薄膜（TCO）。通常透明的材料不导电，导电的材料不透明，而 TCO 却同时拥有了高可见光透过率和优异的导电性能，成为了光电领域不可或缺的核心材料。但要做出性能优异的 TCO 薄膜，我们必须先 “看透” 它的微观结构 —— 而 X 射线衍射（XRD），就是帮我们实现这一点的利器。
什么是 TCO？
透明导电氧化物薄膜（Transparent Conductive Oxide, TCO）是一类特殊的光电功能薄膜，它在可见光波段的透过率通常超过 80%，同时电阻率可以低至 10⁻³ Ω・cm 甚至更低，完美兼顾了 “透明” 与 “导电” 两大特性。
目前最主流的 TCO 材料有三种：
• ITO（铟锡氧化物）：应用最广泛的传统 TCO，是触摸屏、显示器的核心电极材料；
• AZO（铝掺杂氧化锌）：低成本的替代材料，无铟环保，近年来发展迅速；
• FTO（氟掺杂氧化锡）：耐高温、化学稳定性好，广泛用于太阳能电池、电致变色器件。

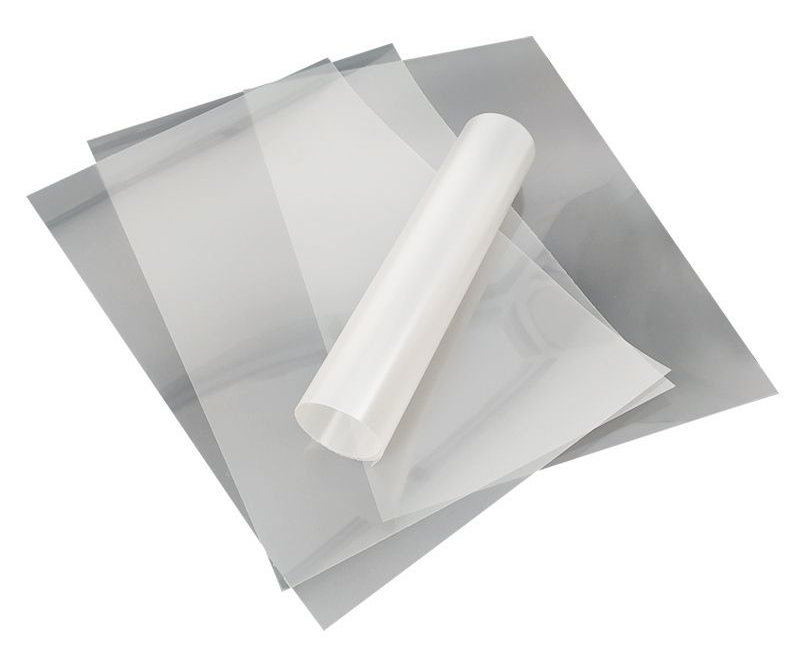

ITO 透明导电薄膜实物
要让这些材料发挥最佳性能，我们必须精准调控它的微观结构 —— 而这，正是 XRD 技术的用武之地。
XRD：给 TCO 薄膜做 “微观体检”
X 射线衍射（XRD）是材料表征中最常用的结构分析手段，它利用 X 射线照射晶体时产生的衍射现象，来反推材料的原子排列结构。
简单来说，就像我们用光照物体得到影子，从而判断物体的形状一样，XRD 用 X 射线照射薄膜，通过衍射信号的位置、强度、宽度，就能读出薄膜的晶体结构、成分、晶粒大小等关键信息。

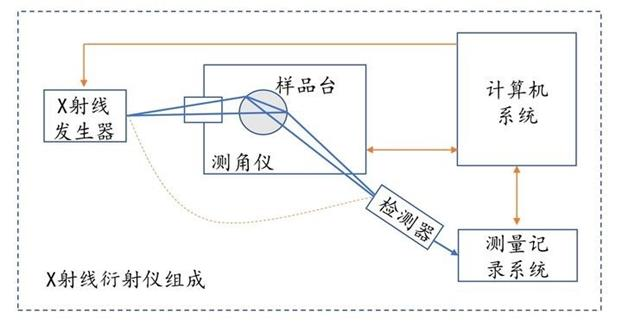

X 射线衍射仪的工作原理示意图
对于超薄的 TCO 薄膜，我们还会用到掠入射 XRD（GIXRD）技术，通过调整 X 射线的入射角度，让信号更多来自薄膜层，避免衬底的干扰，精准获取薄膜本身的结构信息。
XRD 看透 TCO 的秘密
对于 TCO 薄膜来说，它的微观结构直接决定了最终的光电性能：结晶好不好？有没有杂质？内应力大不大？晶体往哪个方向长？这些问题，XRD 都能给出答案。
1. 物相鉴定
这是 XRD 最基础也最核心的功能。通过将测试得到的衍射峰位置，与标准 PDF 卡片对比，我们就能快速判断薄膜的物相组成：
• 你制备的 FTO 薄膜，是不是纯的金红石型 SnO₂？
• 掺杂的元素有没有成功进入晶格，还是生成了杂质相？
• 退火之后，非晶的薄膜有没有成功结晶？
比如如果 ITO 薄膜里出现了 SnO₂的杂峰，就说明掺杂的锡没有完全取代铟的位置，会导致薄膜的导电性能下降，这时候我们就需要调整制备工艺了。
2. 晶格参数与应力分析
薄膜在生长过程中，往往会因为和衬底的晶格失配、热膨胀系数差异，产生内应力。这些应力会影响薄膜的电子迁移率，甚至导致薄膜开裂、脱落，影响长期稳定性。
通过 XRD 的衍射峰偏移，我们可以精准计算出晶格常数的变化，从而判断薄膜是处于拉应力还是压应力，帮助我们优化生长条件，释放内应力，提升薄膜的稳定性。
3. 晶粒尺寸
晶粒的大小直接影响 TCO 的导电性能：晶粒越大，晶界越少，电子在传输过程中受到的散射就越少，电阻率就越低。
通过谢乐（Scherrer）公式，我们可以从衍射峰的半高宽，计算出薄膜的平均晶粒尺寸，从而判断薄膜的结晶质量：峰越窄，晶粒越大，结晶越好。
4. 择优取向
TCO 薄膜的晶体往往不是随机生长的，而是会沿着某个特定的晶面方向择优生长，这个取向会直接影响薄膜的光电性能。
比如 AZO 薄膜通常会沿着 c 轴（002）方向择优生长，这种取向的薄膜载流子迁移率更高，导电性能更好；而 FTO 薄膜则常常表现出（200）方向的择优取向，这对它的稳定性至关重要。
通过 XRD 衍射峰的相对强度，我们就能快速判断薄膜的择优取向，从而调整工艺，引导晶体朝着我们想要的方向生长。
TCO 的 XRD 实测典型案例
案例 1：FTO 薄膜 —— 太阳能电池的透明电极
苏州浪声科学的研究团队，使用桌面式 XRD 对一款 FTO 薄膜样品进行了掠入射测试，得到了如下的衍射图谱：

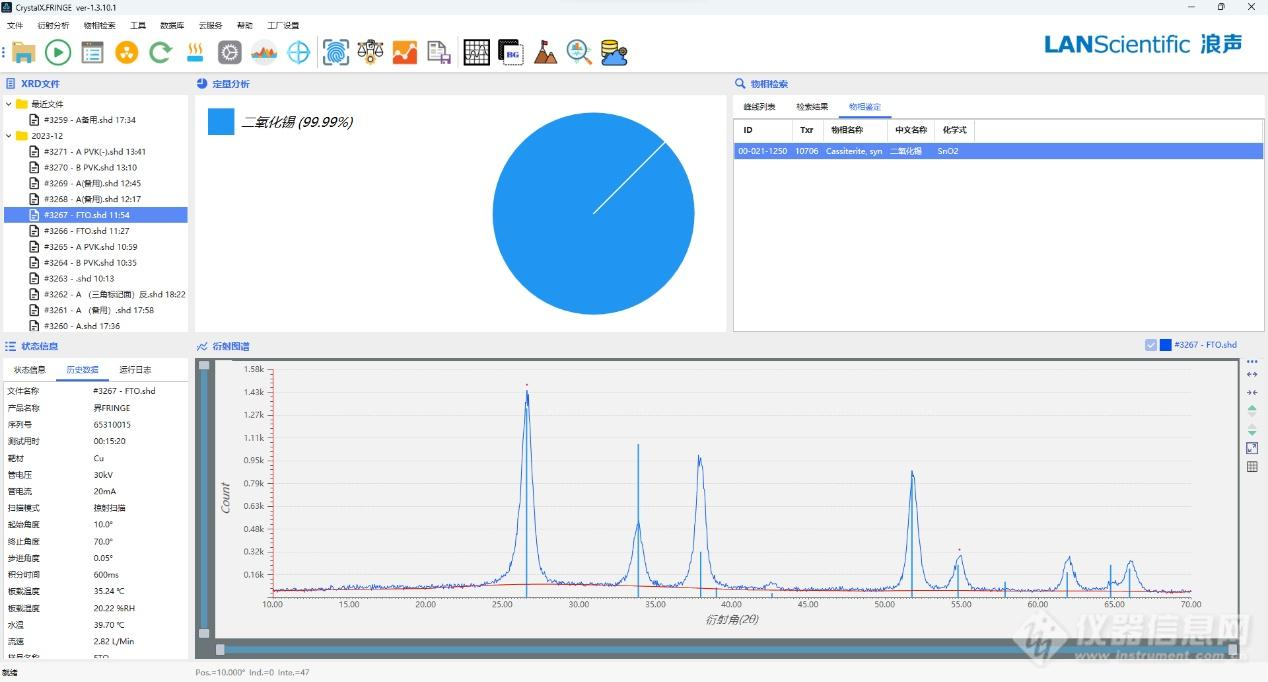

FTO 薄膜的 GIXRD 测试图谱
通过图谱分析，他们得到了这些结论：
1. 所有的衍射峰都和金红石型 SnO₂的标准卡片匹配，说明薄膜是纯的 SnO₂相，没有杂质；
2. 对比峰的相对强度，发现（200）晶面的峰强度远高于标准粉末的强度，说明薄膜存在明显的（200）择优取向；
3. 通过谢乐公式计算，得到薄膜的平均晶粒尺寸约为 20nm，结晶质量良好。
这种择优取向的 FTO 薄膜，拥有更高的载流子浓度和更低的电阻率，非常适合作为染料敏化太阳能电池的电极材料。
案例 2：AZO 薄膜 —— 低成本的环保 TCO
AZO 作为 ITO 的低成本替代材料，一直是研究的热点。来自中国光学期刊网的研究显示，AZO 薄膜的 XRD 图谱有着非常典型的特征：

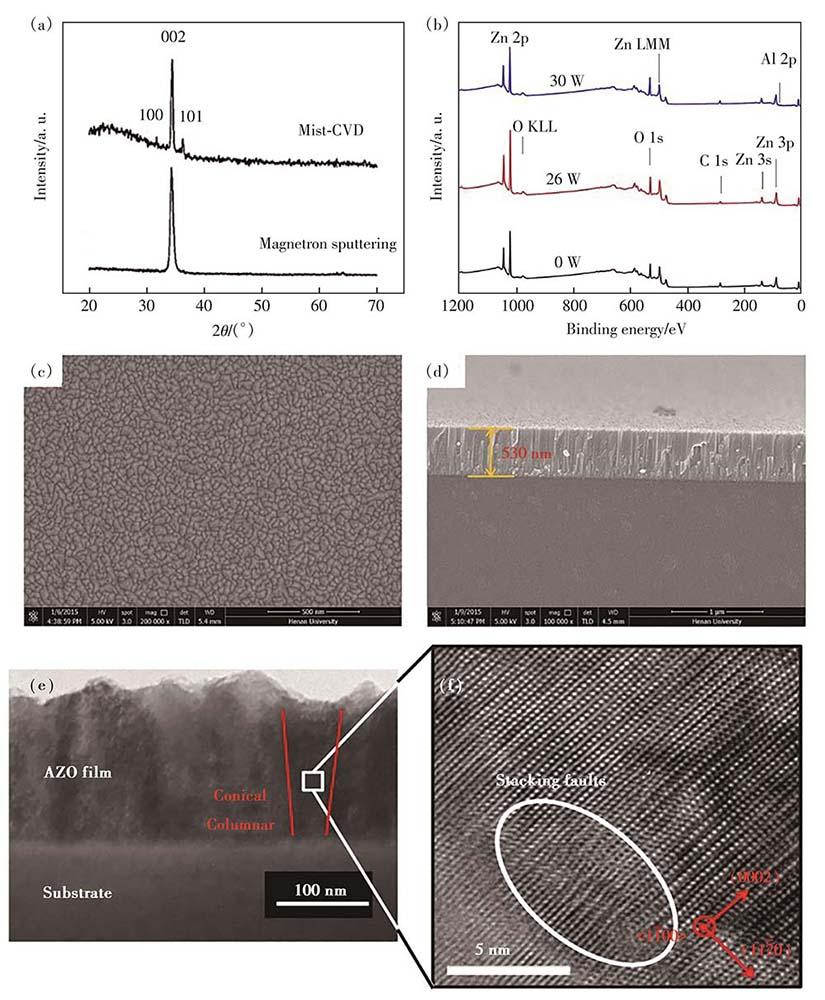

AZO 薄膜的 XRD 图谱（左上图）及微观结构表征
从 XRD 图谱可以看到：
1. 所有的衍射峰都对应纤锌矿型 ZnO 的标准峰，说明 Al 元素成功掺杂进入了 ZnO 的晶格，没有生成杂相；
2. 不同制备方法的 AZO 薄膜，取向有明显区别：磁控溅射制备的薄膜，只出现了（002）晶面的峰，说明是非常强的 c 轴择优取向；而 CVD 制备的薄膜，还出现了（100）、（101）的峰，取向相对较弱。
这种强 c 轴取向的 AZO 薄膜，电阻率可以低至 10⁻³ Ω・cm，可见光透过率超过 84%，性能已经接近传统的 ITO，而且成本更低，更环保。
案例 3：ITO 薄膜 —— 最经典的 TCO 材料
作为应用最广泛的 TCO，ITO 的 XRD 图谱也非常有代表性：
ITO 材料的 XRD 图谱
ITO 的衍射峰对应立方铁锰矿型 In₂O₃的结构，锡元素取代了铟的位置，进入了晶格。从图谱可以看到，ITO 的结晶度非常高，峰形尖锐，说明晶粒较大，晶界少，这也是它拥有优异导电性能的原因。
通常 ITO 薄膜会表现出（222）或者（400）的择优取向，这取决于衬底和制备条件，不同的取向会带来不同的光电性能，研究人员可以通过 XRD 来调控这个取向，满足不同的应用需求。
从图谱到工艺：XRD 如何帮我们做出更好的 TCO？
很多人会问，测这些结构参数有什么用？其实，XRD 的结果，是我们优化制备工艺的核心依据：
• 如果 XRD 显示有杂峰？那说明掺杂量太高了，或者退火温度不对，我们就可以调整掺杂比例，优化退火工艺；
• 如果峰很宽，晶粒很小？那说明结晶不好，我们可以提高生长温度，或者延长退火时间，让晶粒长大；
• 如果峰位偏移很大，应力很大？那我们可以调整衬底温度，或者引入缓冲层，来释放内应力。
正是通过 XRD 的不断反馈，研究人员才能一点点优化工艺，开发出性能越来越优异的 TCO 薄膜，从传统的 ITO，到新型的 AZO、IZO，再到现在的柔性 TCO，推动着光电产业的不断进步。
TCO 薄膜作为光电领域的核心材料，支撑着我们身边的触摸屏、太阳能电池、LED 等无数产品。而 XRD 技术，就像一双 “透视眼”，帮我们看透薄膜的微观本质，让我们能够精准调控它的结构，做出性能更好的材料。
从实验室的研发，到工厂的量产质控，XRD 都是 TCO 产业链中必不可少的表征工具，默默支撑着整个光电产业的发展。
