在工业生产中，金属零件的突发失效往往会带来严重的安全隐患与经济损失：汽车冲压件突然断裂、天然气管道发生爆裂、机械设备螺栓疲劳断裂…… 这些事故的背后，很多时候根源是那些肉眼完全无法察觉的微观缺陷 ——微裂纹与孔洞。
这些微观缺陷就像是金属内部的 “隐形伤口”，在应力、温度等作用下不断扩展，最终引发整体断裂。而想要看清这些微米级的 “伤口”，就需要借助材料检测领域的 “微观透视眼”——扫描电子显微镜（SEM）。
以汽车行业广泛使用的 6 系铝合金为例，这种材料凭借高比强度和优异的成形性，被大量用于车身面板、车架结构件中。但这类铝合金中，铁（Fe）作为常见的杂质元素，会形成硬脆的富铁金属间化合物。
这些硬脆的富铁相在材料加工或服役过程中，很容易因为应力集中，在自身与铝基体的界面处萌生微裂纹；而材料凝固过程中产生的微小孔洞，也会成为裂纹扩展的 “捷径”。这些缺陷尺寸往往只有几微米，光学显微镜根本无法清晰分辨其细节，更无法分析其成因。
扫描电镜可以同时采集两种信号生成混合成像（Mix 像）：
• 二次电子（SE）信号：精准捕捉样品的表面形貌，哪怕是纳米级的裂纹边缘、孔洞内壁的细节都能清晰呈现；
• 背散射电子（BSE）信号：通过原子序数的差异实现成分衬度，轻松区分不同的物相 —— 比如上文中的富铁相，因为铁的原子序数远高于铝，在图像中就会呈现出明显更亮的衬度，帮我们快速定位缺陷的根源。
通过这种方式，我们不仅能看到 “缺陷长什么样”，还能直接搞清楚 “缺陷是怎么来的”：比如上面的微裂纹，就是因为硬脆的富铁相无法跟随铝基体发生塑性变形，在界面处拉裂形成的。
而对于孔洞缺陷，扫描电镜的断口观察更是 “拿手好戏”。在韧性断裂的断口上，我们能观察到大量的 “韧窝”—— 这正是材料内部的微孔（孔洞）在应力作用下形核、长大，最终聚合形成的典型形貌。

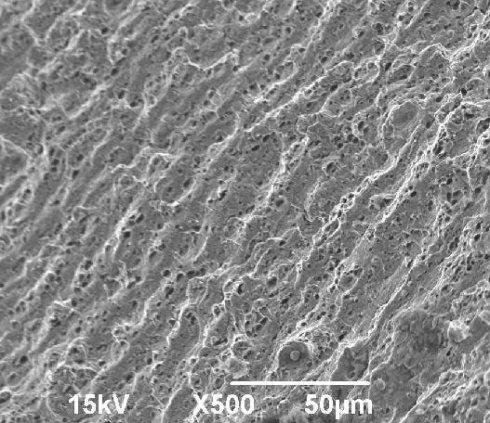

扫描电镜下 X70 钢断口的韧窝形貌，这是微孔（孔洞）形核、长大并聚合后的典型特征
通过韧窝的大小、深度，我们还能反推材料的塑性变形能力：越深、越大的韧窝，往往代表材料的延展性越好；而如果韧窝中包裹着杂质颗粒，那就能直接找到孔洞的形核核心。
仅仅观察缺陷还不够，现代的全自动扫描电镜还能实现缺陷的定量统计，帮我们优化材料配方。
比如在上述铝合金的研究中，研究人员尝试添加 0.03% 的镍进行微合金化，通过全自动扫描电镜对 3mm² 区域内的所有微米级颗粒进行统计分析后发现：镍的加入可以让富铁相颗粒的平均尺寸从 3.15μm 减小到 2.56μm，同时让大尺寸（>3μm）的有害颗粒数量明显减少。
这种小尺寸的富铁相，不容易引发应力集中，也就大大降低了微裂纹萌生的风险，最终提升了铝合金的冲压成形性能，避免了加工过程中的断裂问题。
扫描电镜的这种能力，在很多重大事故的分析中也起到了关键作用：
• 在某天然气管道爆裂事故中，研究人员通过扫描电镜观察断口，发现了氢致开裂的微裂纹特征，最终确定事故是管道表面划伤引发的氢脆断裂，为后续的管道安全防护提供了依据；
• 在船舶螺栓断裂的案例中，扫描电镜观察到了疲劳辉纹和微孔聚合的断口特征，确定了螺栓是先发生疲劳裂纹扩展，最终发生韧性断裂，帮企业找到了螺栓失效的根源。
这些微观的观察结果，不仅能帮我们找到失效的原因，更能帮我们优化材料工艺、改进产品设计，从根源上避免失效事故的发生。
