在材料科学、生物学、物理学等众多科研领域，透射电子显微镜（TEM）是当之无愧的 “微观世界探索神器”，它能带领我们深入到纳米甚至亚原子级别的尺度，解锁样品的结构、成分等关键信息。今天，我们就来全方位解析 TEM 的三大核心分析技术：高分辨成像、选区电子衍射以及能谱分析，让你一篇搞懂这些技术的原理、应用和实操要点。
一、先搞懂：TEM 的基本工作逻辑
透射电子显微镜（Transmission Electron Microscope, TEM）的核心原理是利用高能电子束穿透超薄样品，通过电磁透镜成像和分析，从而获取样品的微观信息。
1. 电子束的 “诞生” 与聚焦
电子枪（常见类型有钨丝、六硼化镧或场发射）发射高能电子，能量通常在 60 - 300 keV 之间。这些电子经过聚光镜聚焦，形成平行的电子束，为后续的成像和分析提供稳定的电子源。
2. 电子与样品的 “互动”
电子束需要穿透超薄样品（厚度一般小于 100 nm，高分辨成像要求样品更薄）。在这个过程中，部分电子会被样品吸收或散射，而未散射的电子则直接透射。散射电子携带了样品结构的重要信息，这些信息是成像和分析的关键。
3. 成像与检测
透射电子和散射电子经过物镜、中间镜和投影镜的多级放大，最终在荧光屏或 CCD 相机上呈现出我们看到的图像和衍射花样。
二、高分辨 TEM：看清原子级别的微观结构

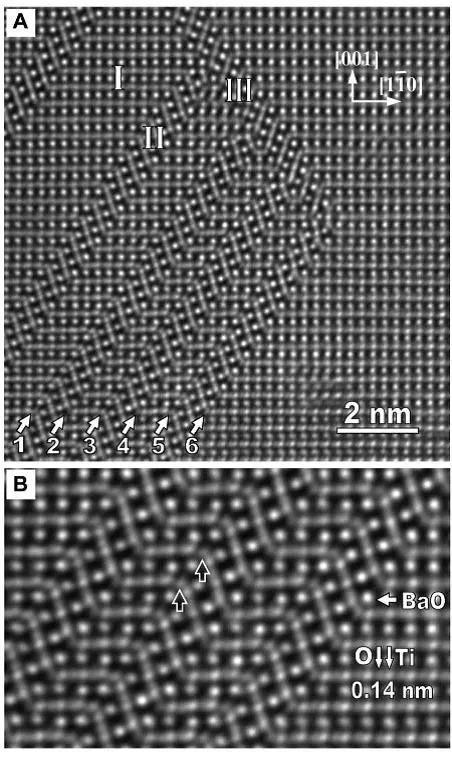

高分辨透射电子显微镜（HRTEM）是 TEM 的 “超高清模式”，它能让我们直接观察到样品的晶格条纹、原子排列，甚至是晶体缺陷等原子级别的细节。
1. 工作原理
HRTEM 的成像机制主要依赖于电子在样品中穿过时所产生的衍射和干涉现象。当电子束照射到样品薄区时，电子波会与样品中原子列的晶面发生衍射，形成一系列衍射斑点。这些衍射斑点的强度和位置与样品的晶体结构密切相关，通过计算机算法对衍射和干涉数据进行处理，就能重构出样品的原子结构图像。
2. 核心应用
• 观察晶格结构：可以直接看到晶体的晶格条纹，确定晶面间距，从而判断晶体的结构和物相。
• 分析晶体缺陷：比如位错、层错、晶界等缺陷的分布和形态，这些缺陷对材料的性能有着至关重要的影响。
• 研究纳米材料形貌：对于纳米颗粒、纳米片等纳米材料，高分辨 TEM 能清晰呈现其形貌、尺寸和分散性。
3. 实操要点
• 样品制备是关键：样品必须足够薄，通常需要通过离子减薄、超薄切片、FIB 制样等方法制备，否则电子束无法穿透，也无法获得清晰的高分辨图像。
• 避免电子束损伤：高能电子束可能会损伤样品，尤其是一些有机材料或敏感材料，需要控制电子束的剂量和照射时间。

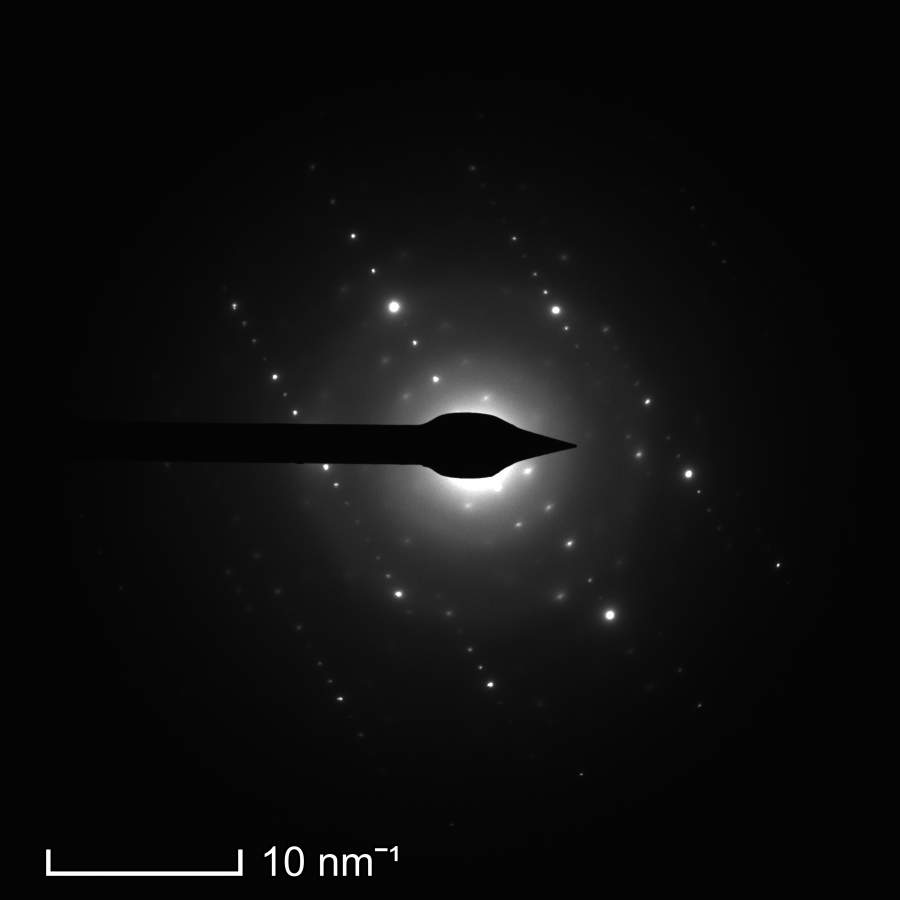

三、选区电子衍射（SAED）：解锁晶体的 “结构密码”
选区电子衍射是 TEM 中用于分析晶体结构的核心技术，它能对样品上的特定微区进行衍射分析，获取该区域的晶体结构信息。
1. 工作原理
SAED 的工作原理基于弹性散射理论：入射电子束与晶体原子平面相互作用时保持能量不变，产生相干衍射图案。通过在物镜像平面插入选区光阑，可选取样品上直径约 0.5μm 的微区进行分析，得到的衍射花样是晶体倒易点阵的二维投影，遵循布拉格定律。
2. 核心应用
• 确定晶体结构和物相：通过与标准衍射花样或数据库对比，可以准确鉴定样品中存在的物相，确定晶系、点阵类型和晶格常数。
• 分析晶体取向：通过分析衍射花样中的特征线条和斑点，可以确定晶体的取向关系，对于研究织构、界面结构等非常重要。
• 判断晶体的结晶度：单晶的衍射花样是规则的斑点阵列，多晶的衍射花样是同心圆环，非晶则是弥散的晕环，通过衍射花样可以快速判断样品的结晶情况。
3. 操作步骤
1. 在成像模式下欠焦 C2，插入选区光阑并定心，调整中间镜使光阑与样品像共轭。
2. 切换至衍射模式并聚焦花样，就能得到所选区域的衍射图谱。
四、能谱分析（EDS）：揭秘样品的成分组成
能谱分析是 TEM 的 “成分探测仪”，它能对样品的微区进行元素定性、定量和半定量分析，确定样品中含有哪些元素及其相对含量。
1. 工作原理
EDS 的分析基于特征 X 射线的产生与识别，主要分为 “激发 - 跃迁 - 检测” 三步：
• 激发：当电子束轰击样品时，会将样品原子内层的电子击出形成空位。
• 跃迁：原子外层电子会跃迁到内层空位，在此过程中释放出能量，该能量以 X 射线的形式辐射出来，即 “特征 X 射线”。
• 检测：特征 X 射线的能量与元素的原子序数相关，通过能谱仪检测这些 X 射线的能量和强度，就能确定样品中包含的元素及其含量。
2. 核心应用
• 元素定性分析：确定样品中含有哪些元素，对于未知样品的成分鉴定非常有用。
• 元素定量和半定量分析：通过分析特征 X 射线的强度，可以计算出各元素的相对含量。
• 元素分布分析：可以进行点分析、线扫描和面分布分析，直观呈现元素在样品中的分布情况，比如研究界面处的元素偏析、纳米颗粒的成分均匀性等。
3. 注意事项
• 轻元素检测限制：EDS 对于原子序数较低的轻元素（如 H、He、Li 等）检测效果较差，甚至无法检测。
• 样品厚度影响：样品厚度会影响 X 射线的吸收和散射，从而影响定量分析的准确性，因此在进行定量分析时需要考虑样品厚度的因素。
五、TEM 分析的局限性与注意事项
虽然 TEM 功能强大，但也存在一些局限性，在使用时需要注意：
1. 样品制备要求极高：样品必须非常薄，制备过程复杂且可能引入假象，比如离子减薄可能会导致样品表面损伤。
2. 真空环境限制：样品需置于高真空环境中，不适合研究某些易挥发、易氧化或需特定环境的样品，不过原位 TEM 技术部分解决了这个问题。
3. 电子束损伤：高能电子束可能损伤样品，尤其是有机材料、生物样品等，需要合理控制电子束的参数。
六、总结
高分辨 TEM、选区电子衍射和能谱分析是 TEM 的三大核心分析技术，它们从结构、晶体学和成分三个维度为我们解锁了样品的微观信息，在材料科学、生物学、物理学等领域有着不可替代的作用。
通过这篇文章，希望能让你对 TEM 的这些分析技术有更清晰的认识，在科研和工作中更好地运用这些技术来探索微观世界的奥秘。
