最近做测试收到好多同学的提问：
“我花了一周做了掺杂样品，拿到 XRD 测试结果，对着一堆峰看了半天，完全不知道怎么判断掺杂到底成没成功？”
“那些峰左移了一点，右移了一点，到底代表什么？是不是只要峰动了就说明掺杂进去了？”
掺杂是材料改性最常用的手段之一，而 XRD 几乎是每个掺杂实验必做的表征。但很多新手只知道 “要做 XRD”，却不知道怎么从这张图谱里读出掺杂的关键信息。
今天这篇，我们就把 XRD 分析掺杂的门道，从入门的定性判断，到进阶的定量分析，给你讲清楚。
XRD 为什么能 “看见” 掺杂？
掺杂的核心是往纯净晶体材料晶格中引入外来杂质原子（掺杂剂），改变晶格结构以调控材料理化性质，主要分为三类：
• 替位掺杂：掺杂原子替换主体原子，需离子半径、价态相近；
• 间隙掺杂：掺杂原子挤入晶格间隙，需掺杂原子半径更小；
• 空位掺杂：掺杂原子替代主体原子后留空位以维持电荷平衡。

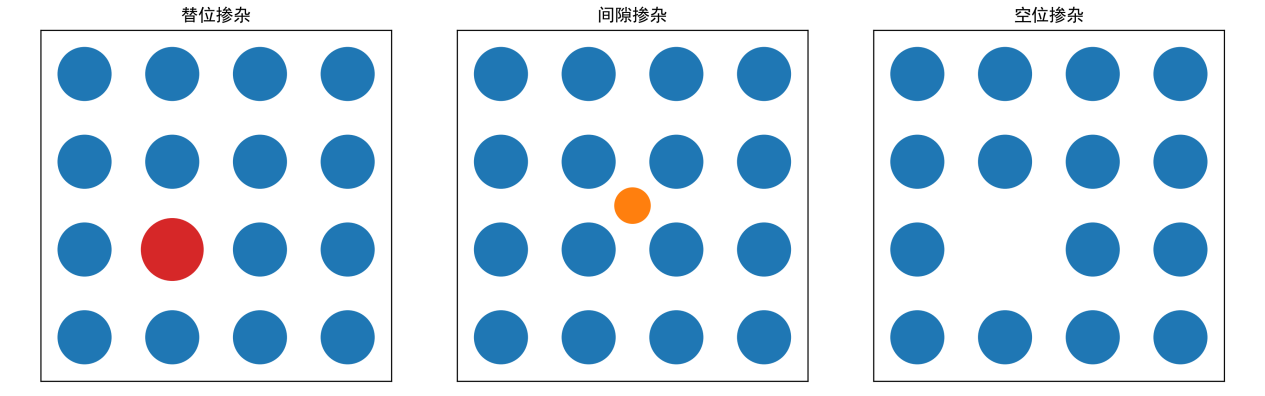

（三种常见的掺杂类型示意图）
外来原子进入晶格后，会改变晶格大小与规整度；而 XRD 可通过 X 射线衍射探测这种变化，依据布拉格定律nλ=2dsinθ，掺杂导致晶面间距d变化，对应衍射角θ也会改变，这就是 XRD 能检测掺杂的根本原因。
4 个特征，一眼判断掺杂成没成功
拿到 XRD 图谱，先看 4 个直观特征，可快速判断掺杂状态：
1. 系统性峰位移：最直观的掺杂信号
掺杂原子半径大于主体原子，会撑开晶格、晶胞膨胀，晶面间距 d 增大，所有衍射峰同步向低角度移动；掺杂原子更小时，晶格收缩、d 减小，所有峰同步向高角度移动。偏移幅度通常与掺杂浓度成正比，核心是所有峰朝同一方向偏移。

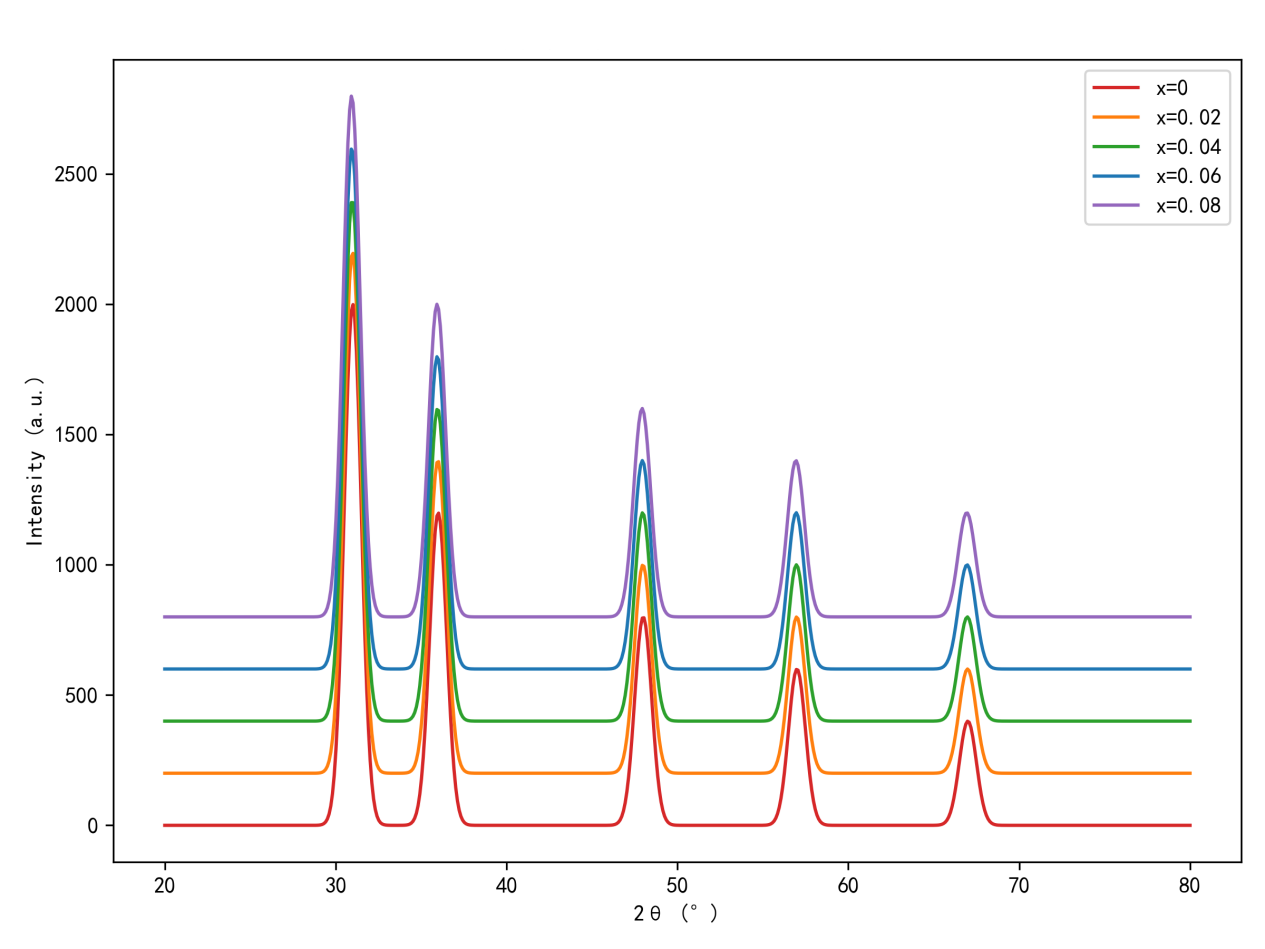

（不同掺杂浓度下的 XRD 峰位系统性位移）
2. 新峰出现：可能掺杂过量
若图谱出现主体相之外的新峰，多为掺杂浓度超过固溶极限，过量掺杂原子形成独立第二相（如氧化物）。若目标是均匀固溶体，说明需降低掺杂浓度；若目标是复合相，则为第二相生成的有效信号。

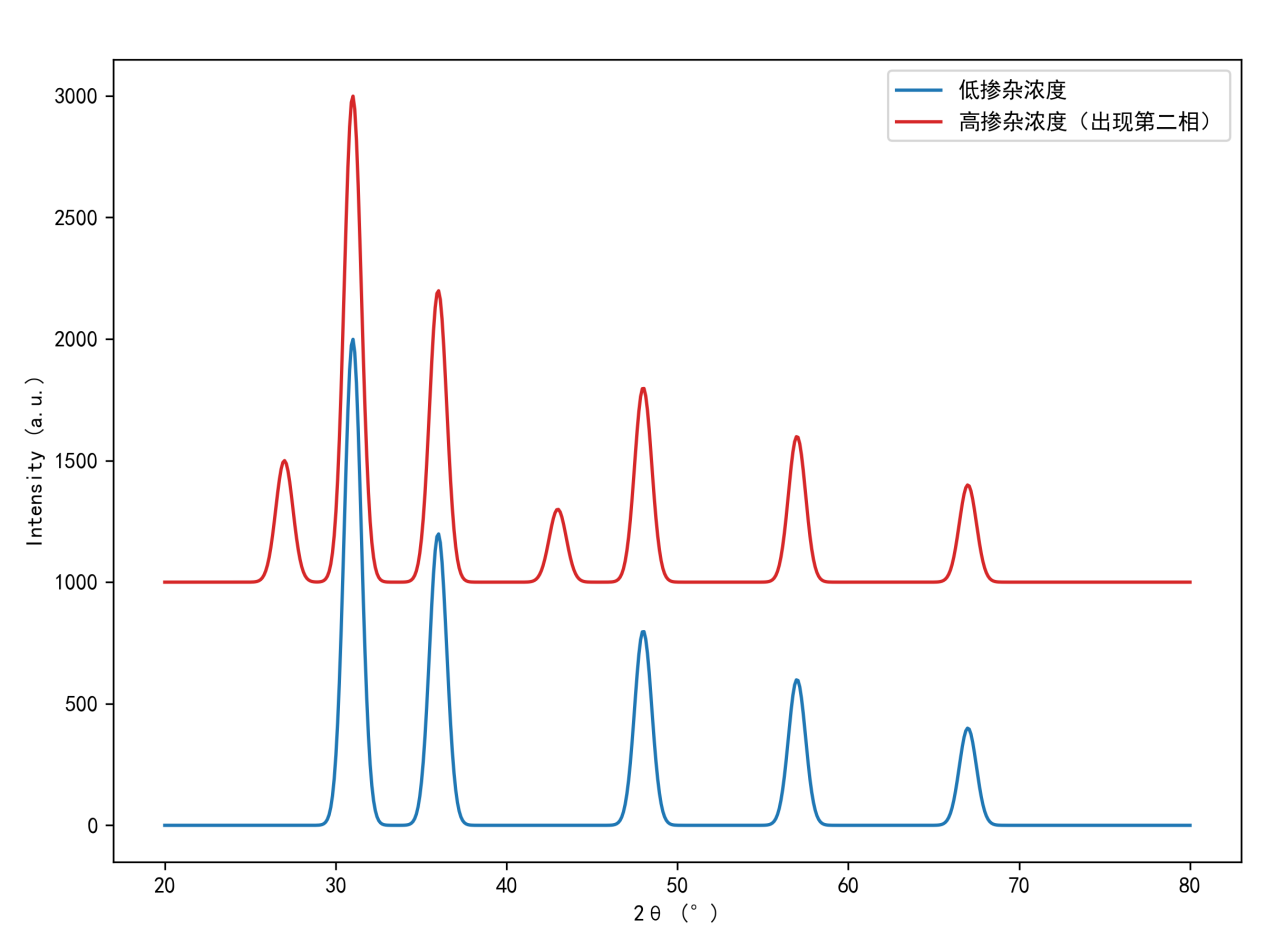

（高掺杂浓度下析出第二相的 XRD 图谱）
3. 峰宽化、强度降低：结晶度下降
掺杂会导致衍射峰宽化、强度下降，原因是：掺杂原子抑制晶粒长大（晶粒越小峰越宽，符合谢乐公式）；掺杂原子作为点缺陷产生微观应变，导致晶格畸变。间隙掺杂的峰宽化现象比替位掺杂更明显。
4. 峰相对强度变化：原子散射差异
不同原子对 X 射线散射能力不同（原子序数越大散射越强），掺杂原子替换主体原子后，会改变晶面衍射强度，导致各峰相对强度重新分布。
定量分析，算出到底掺了多少？
若需获取掺杂精确信息（如掺杂浓度、掺杂原子占位），需采用进阶定量分析方法：
1. 维加德定律：快速估算掺杂浓度
维加德定律是理想替位固溶体的经验法则，核心是固溶体晶格常数与掺杂浓度呈线性关系，可通过已知浓度样品绘制校准曲线，结合未知样品晶格常数反推掺杂浓度，需注意应力、缺陷会导致结果偏离。
2. Rietveld 精修：终极的结构解析
如果想要最精确的结果，那就要用到Rietveld 精修这个大杀器了。通过这个方法，你可获得精确晶格参数、掺杂原子占位及比例、各相含量、原子坐标与键长键角。
（Rietveld 精修结果：实验与理论图谱拟合）
这些误区你一定要注意
最后，给大家提几个新手很容易踩的坑：
1. 峰位移不一定都是掺杂：样品里面的残余应力，也会导致峰位移，所以不能看到峰动了就直接说掺杂成功了，要结合其他特征一起判断。
2. 没有新峰不代表掺杂成功：有时候第二相的量太少，XRD 检测不到，这时候就要结合 XPS、TEM 这些其他表征一起看。
3. 维加德定律不是万能的：很多体系在高掺杂浓度下会偏离线性，这时候就不能硬用它来算浓度了。
4. 峰宽化也不全是掺杂的锅：仪器本身的宽化，还有样品的晶粒大小，都会影响峰宽，计算的时候要记得扣掉仪器的宽化。
其实 XRD 分析掺杂，说难也难，说简单也简单。只要你搞懂了晶格变化和图谱特征的对应关系，拿到数据就能快速读出里面的信息。
希望这篇文章，能帮到刚做实验的你，少走一点弯路。
