石墨烯凭借超薄、高硬度、超高导电率的特性，被誉为“新材料之王”。但原子级厚度的石墨烯，难以直观判定层数、晶格缺陷与掺杂效果，而拉曼光谱就是破解这些核心参数的关键。
拉曼光谱是石墨烯研究的核心必备表征手段，如同专属体检工具，可快速检测石墨烯的各项核心特性，解锁二维碳材料的结构与性能秘密。
拉曼光谱，到底是什么？
通俗来说，拉曼光谱通过激光激发材料原子振动，捕捉振动频率特征，以此解析材料的微观结构与物理性质。
由sp²杂化碳原子构成的石墨烯，拥有三组标志性拉曼指纹峰，每个特征峰对应专属的材料结构信息。

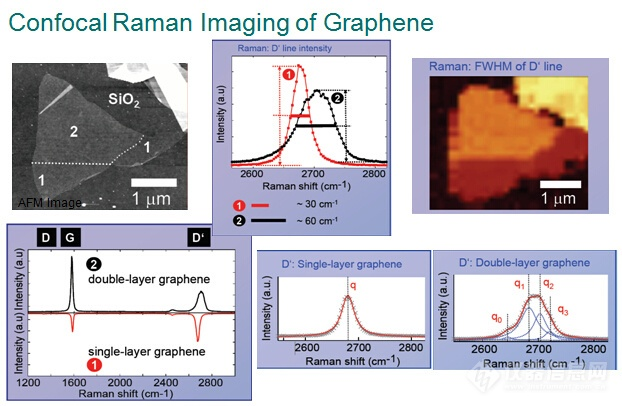

（石墨烯的共聚焦拉曼表征，可见典型的 D、G、2D 特征峰，同时可通过成像区分不同层数区域）
• G 峰（~1580 cm⁻¹）：石墨烯的身份特征峰，源于碳原子面内伸缩振动，普遍存在于sp²碳材料中。其峰位与强度可直观表征石墨烯的结晶性、掺杂状态及应力情况。
• D 峰（~1350 cm⁻¹）：石墨烯的缺陷特征峰。完整晶格的石墨烯无明显D峰，晶格空位、杂质、边缘无序等缺陷会激活该峰，可通过ID/IG峰强比定量判定石墨烯缺陷密度。
• 2D 峰（~2700 cm⁻¹）：石墨烯层数判定的核心依据，属于双声子双共振散射峰。对石墨烯层数、层间堆垛高度敏感，层数变化会直接改变2D峰的形貌特征。
快速判定层数：解决AFM表征难题
石墨烯层数直接决定其性能，单层、双层与多层石墨烯的能带结构和物理性质差异显著，层数越高，特性越趋近于普通石墨。
传统依靠AFM测定层数的方式操作繁琐、测速慢，仅能检测局部区域，且易受基底干扰，检测精度较差。
而拉曼光谱仅通过分析2D峰形态，即可快速精准判定石墨烯层数。

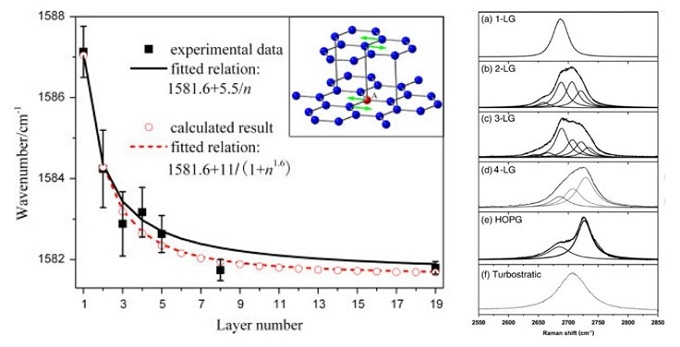

（不同层数石墨烯的拉曼光谱变化，右侧可见 2D 峰随层数增加的形态演变）
对于完美的单层石墨烯，2D 峰是一个又窄又对称的单洛伦兹峰，而且它的强度是 G 峰的 2 倍以上；到了双层石墨烯，2D 峰就会开始变宽，还能拆成四个不同的子峰，强度也会降到和 G 峰差不多的水平；随着层数继续增加，2D 峰就会越来越宽、越来越低，到了十层以上，它的形态就和普通的块体石墨没什么区别了。
哪怕是现在工业上做大尺寸的 CVD 石墨烯薄膜，科学家也能通过拉曼光谱，几分钟就判断出整个薄膜里有没有多层的团聚区域，是不是真的做到了大面积的均匀单层。
缺陷检测
石墨烯性能对缺陷高度敏感，微小缺陷便会大幅劣化其电学与材料性能。
透射电镜检测缺陷存在制样复杂、易损伤样品、检测范围局限的弊端，无法整体评估样品质量。
而拉曼光谱可依托D峰快速判定缺陷：ID/IG＜0.1代表晶格完整、样品质量优异；D峰强度较高则说明样品存在含氧残留、制备损伤等缺陷。
同时结合Tuinstra-Koenig公式，可通过峰强比定量计算缺陷密度，是多数表征技术不具备的优势。
隐藏参数检测
本征石墨烯为零带隙结构，难以制备晶体管开关，限制了其电子器件应用。科研人员常通过掺杂调控其能级结构、打开带隙，而拉曼光谱可高效验证掺杂效果与浓度。
掺杂会改变石墨烯电子浓度，引发G峰位移：空穴掺杂使G峰高波数偏移，电子掺杂使其低波数偏移，可依据偏移量定量测算载流子浓度。
同时拉曼光谱可精准检测石墨烯应变：拉伸应变导致G、2D峰低波数偏移，压缩应变则反之，是柔性器件、应变传感器研究的核心表征手段。
薄膜均匀性检测
产业化石墨烯多为大尺寸薄膜，广泛应用于柔性器件等领域，全域质量均匀性、缺陷与多层团聚问题是量产质控关键。
拉曼成像通过激光逐点扫描样品，采集全域光谱并合成成像图，可直观区分石墨烯层数、识别样品缺陷与不均匀区域。
该技术无损、高效，可完成大尺寸薄膜全域质检，检测效率远超AFM、TEM等传统表征手段，适配石墨烯产业化质控需求。
拉曼光谱凭借多项独特优势，成为石墨烯研发与产业化中不可或缺的专属表征技术，核心优势如下。
信号响应优异：单层石墨烯即可产生清晰、稳定的特征光谱，检测灵敏度优于绝大多数二维材料表征方案。
检测维度全面：单次测试可同步获取层数、缺陷、掺杂浓度、应力等多项关键参数，弥补了AFM、XPS、TEM等传统技术仅能单一检测的短板。
无损检测特性：检测过程不会损伤样品，可保留样品完整性，适配后续实验测试与器件制备，兼顾科研与量产质控场景。
针对石墨烯拉曼光谱表征难度大、参数解析复杂、产业化质检门槛高的问题，钧研实验室可为科研学子提供专业的石墨烯拉曼测试与全套表征技术支持，精准完成层数判定、缺陷定量、掺杂与应力分析、薄膜全域均匀性检测等实验需求，助力同学们高效完成科研实验与课题研究。
