做氧化石墨烯（GO）红外表征时，不少同学常会遇到各类问题：耗费精力合成样品测试后，谱图频繁出现基线漂移、干涉条纹杂乱、特征峰模糊等情况，无法用于官能团分析与氧化程度判定。
红外作为 GO 最基础的表征手段，测试效果差并非源于仪器或样品问题，大多是忽略了 GO 专属的测试优化细节。钧研实验室结合行业标准与实测经验，全面讲解获取高质量 GO 红外谱图的核心技巧。
一、测试难点
纯石墨烯无红外吸收峰，而氧化石墨烯表面富含羟基、羧基、环氧基等含氧官能团，是红外测试的核心检测目标，但这类官能团也导致 GO 红外测试容错率极低，极易出错。
测试难点主要分为三点：
1. 强吸湿性：GO 亲水特性极强，易吸附空气中的水汽，在 3400cm⁻¹ 处形成宽峰，掩盖目标羟基特征峰；
2. 光散射干扰：作为纳米片层材料，颗粒处理不当会引发红外光散射，造成基线漂移；
3. 浓度敏感度高：样品配比失衡会导致特征峰微弱难以识别或峰值饱和，产生干涉条纹。
正因以上特性，通用红外测试方法不适用于 GO 材料，极易出现谱图异常问题。
二、样品制备
1. 预处理：严控干燥，杜绝水汽干扰
水汽是 GO 红外测试主要误差来源，需严格做好样品与耗材干燥。
标准干燥操作如下：
• GO 样品：60℃±5℃真空干燥 24h，去除层间及表面吸附水；
• KBr 粉末：105℃干燥 1h，防潮密封保存；
• 操作环境：研磨全程开启红外烘烤灯隔绝水汽，实验室湿度超 65% 不建议测试。
2. 配比：固定比例，保证峰形质量
GO 浓度失衡易造成峰值饱和或弱峰缺失，影响谱图有效性。
行业最优配比为 GO 与 KBr 质量比1:250\1:500，可将特征峰透过率稳定在 10%\80% 最优区间，兼顾峰形完整与清晰度。
3. 研磨：把控粒度，减少散射与吸水
研磨核心是均匀混料、控制颗粒尺寸，规避光散射和二次吸水问题。
• 颗粒过粗（＞2.5μm）会引发光散射，导致基线漂移、峰形畸变；
• 过度研磨会增大材料比表面积，加剧水汽吸附。
标准操作：样品与 KBr 混合后研磨 30~60s，将颗粒控制在 2.5μm 以下，研磨完成后红外灯烘烤 5 分钟除水。
4. 压片：精准控参，提升谱图重复性
压片参数不规范易出现裂片、不透光、干涉条纹等问题，标准参数如下：
• 压力：15~20MPa，规避裂片、透光性差问题；
• 保压时间：1~2min，保障压片紧实均匀；
• 厚度：0.4~0.5mm，适配 GO 红外测试透光需求。
规范参数压制的样片无气泡、无裂纹，可有效消除干涉条纹，大幅提升谱图重复性。

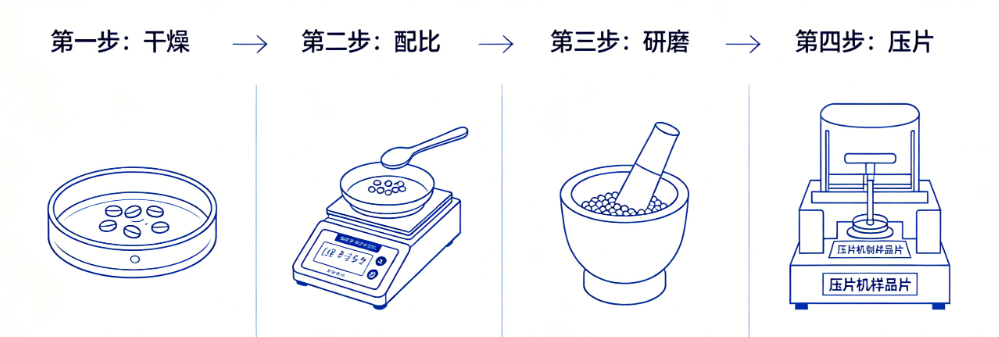

（GO 红外样品制备流程图示）
三、测试参数
除了样品制备，仪器的参数也要调整，别直接用默认的：
• 分辨率：调到4cm⁻¹，这个分辨率刚好能把 3430cm⁻¹ 的羟基峰和 2928cm⁻¹ 的烷基峰分开，不会糊在一起；
• 扫描次数：常规测试 32 次就够，如果你的样品氧化度比较低，弱峰不明显，可以加到 64 次甚至 128 次，提高信噪比，把弱峰揪出来；
• 校准：测试前记得用聚苯乙烯标准片校验一下波数精度，保证峰位的准确性。
优化完所有步骤，你将得到一张干净、清晰的 GO 红外谱图，它的特征峰应该是这样的：

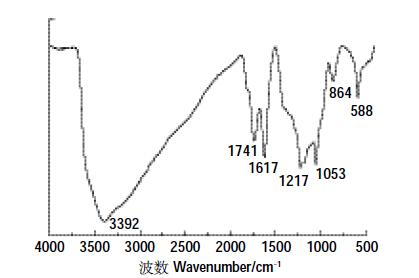

（ 标准的氧化石墨烯红外光谱图，仅供参考）
各个峰对应的官能团：
• 3430cm⁻¹ 左右：羟基（-OH）的伸缩振动峰，来自 GO 表面的羟基和少量残留的吸附水；
• 1725cm⁻¹ 左右：羰基（C=O）的伸缩振动峰，来自 GO 边缘的羧基；
• 1627cm⁻¹ 左右：未被氧化的石墨烯骨架的 C=C 伸缩振动峰；
• 1224cm⁻¹、1050cm⁻¹ 左右：环氧基（C-O-C）的振动峰，用来判断 GO 的氧化程度。
如果你的谱图里这些峰都清晰可见，基线平稳，没有奇怪的杂峰，那恭喜你，拿到了一张合格的 GO 红外谱图！
很多同学之前的错误谱图，大多是参数不对导致的，下图为优劣谱图的对比，帮你快速判断自己的谱图问题：
（GO 红外谱图优劣对比图，仅供参考）
四、常见问题排查
如果你的谱图还是不对，对照这几点查一下：
1. 1736cm⁻¹ 的羰基峰异常强？：检查你的干燥温度是不是超过 85℃了？温度太高会导致 GO 被进一步氧化，反而多出很多羰基；
2. 谱图里有波浪状的干涉条纹？：压片的厚度不对，或者片子不均匀，重新按照参数压片；
3. 基线一直飘？：颗粒磨得太粗了，重新研磨，把颗粒磨到 2.5μm 以下；
4. 3400cm⁻¹ 的峰特别宽？：没干燥干净，重新干燥样品和 KBr，或者实验室湿度太高了。
其实氧化石墨烯的红外测试真的不难，只是它作为一种新兴的二维材料，有自己的专属要求，不能直接套用普通固体样品的测试方法。
只要把干燥、配比、研磨、压片这几个细节做好，你就能轻松拿到稳定、清晰、可重复的高质量谱图，不用再反复送样、反复测试浪费时间了。
如果大家实操过程中依旧难以把控测试细节、频繁出现谱图出错、数据重复性差等问题，无需反复试错耗费科研精力。钧研实验室可为各位同学提供专业的氧化石墨烯红外测试技术支持，包含样品预处理指导、测试参数优化、谱图纠错分析、实验问题答疑等一站式服务，助力大家精准完成 GO 红外表征，产出合规可用的实验数据，高效推进科研课题。
_20251107172529A147.jpg)
_20251107171201A138.jpg)
