XPS 是材料科研常用的表面表征手段，可精准分析样品表面元素组成与化学价态，是论文必备的核心数据。但大部分科研人员处理 XPS 数据时，都是套用固化流程：扣除背景、简单分峰、校准 C1s 峰后直接撰写结论。殊不知这些常规操作暗藏诸多误区，极易造成数据分析失真、研究结论偏差，甚至导致论文被审稿人驳回质疑。今天我们实验室就盘点 XPS 数据分析高频易错点，帮大家规避科研失误，提升数据与论文专业性。

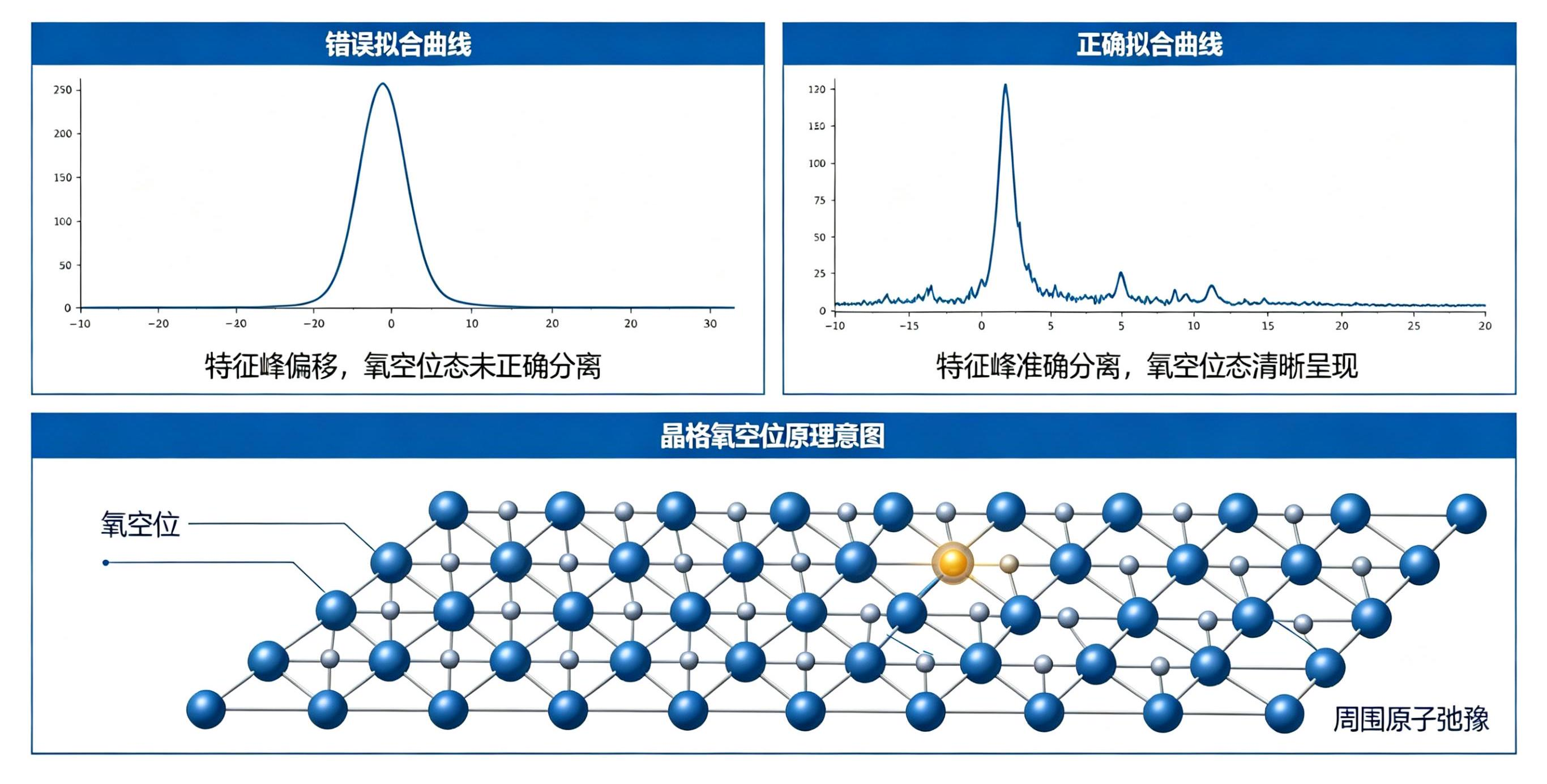

1.O1s谱分析典型误区：切勿通过分峰拟合判定晶格氧空位
不少氧化物研究从业者分析O1s谱时，普遍将谱峰拟合为晶格氧、氧空位、吸附氧三类特征峰，默认531 eV附近峰对应氧空位，是业内通用的惯性拟合方式。
但该方式存在本质错误：氧空位是晶格氧原子缺失形成的缺陷，无含氧原子，无法产生对应的O1s光电子信号。
日常拟合判定的氧空位峰，实际来源于材料表面羟基、吸附水等含氧吸附物种，与晶格氧空位无关，属于典型的数据归属错误。
依托O1s拟合峰计算氧空位浓度会导致数据失真、结论无效。精准表征氧空位缺陷，优先选择EPR、正电子湮没谱、STEM等手段，禁止通过O1s分峰判定氧空位。
2.过渡金属2p谱分析误区：规避单一价态对应单峰的简易拟合
在3d过渡金属（Fe、Co、Ni、Cu等）2p谱的常规分析中，普遍存在简易拟合误区：通过高斯-洛伦兹函数拆分谱峰，以单峰对应单一金属价态，依靠拟合峰面积判定元素价态占比。
该拟合方式存在明显缺陷，过渡金属2p谱受自旋轨道分裂与专属卫星峰（Shake-up峰）影响，并不满足“一价态一单峰”的拟合规律。
以Cu²+为例，其2p谱在940 eV处存在特征卫星峰，是开壳层电子结构的标志性信号。若将卫星峰误判为金属价态特征峰，会直接造成价态分析结果失真。
同时，过渡金属2p谱分裂产生的2p3/2与2p1/2特征峰，理论峰面积比值为2:1，且二者半峰宽需保持基本一致，偏离该标准的拟合结果不具备有效性。
综上，过渡金属2p谱拟合需遵循对应的物理特性，不可采用简易拆分拟合，否则会导致研究结论缺乏科学性与可信度。
3.结合能位移误区：不可单一归因于元素价态变化
在XPS数据分析中，多数研究者习惯将元素结合能的小幅偏移，直接判定为元素价态改变与电子转移行为。
事实上，结合能偏移受多重因素影响，价态变化仅为其中一种诱因。
晶体场效应会引发结合能偏移：相同价态原子的配位环境、晶体结构存在差异，会改变表面电子状态，例如锐钛矿与金红石相TiO₂中的Ti⁴+结合能存在明显偏差。
同时，材料内部应力可改变电子能级结构，进而诱发结合能偏移。
此外，荷电校正操作不当，会造成整体谱峰偏移，极易造成价态变化的误判。
因此，分析结合能位移时需综合考量多重影响因素，不可片面将其归因于元素价态变化。
4.C1s荷电校正误区：切勿通用化套用284.8 eV校正标准
将C1s谱峰统一校准至284.8 eV，是XPS分析中最通用的荷电校正方式，被多数研究者视作通用标准。但该校正方式具备局限性，无法适用于所有测试样品。
对于碳基、石墨、导电炭黑等含碳样品，检测所得C1s信号为基体本征碳信号，而非表面污染碳。各类碳材料本征结合能存在差异，统一校正至284.8 eV会造成数据偏差。
即便针对表面污染碳，绝缘样品表面污染碳与样品费米能级无法对齐，会导致C1s结合能失真，采用其校正会进一步放大实验误差。
已有研究证实，通用化C1s校正方式，是诸多相关研究结论矛盾、数据失效的主要诱因。
规范校正方式：导电样品一般无需荷电校正；绝缘样品优先选用材料本征内标或Au、Ag等外标完成校正，避免盲目套用C1s统一校正标准。
整体而言，XPS数据分析涉及谱峰拟合、结合能解析、荷电校正等关键步骤。固化的拟合思路、片面的数据解读与盲目套用通用标准等操作误区，会严重影响数据精度与结论可信度，极易造成审稿争议。XPS数据分析不属于机械软件操作，所有拟合、校正与机理分析均需依托理论支撑，不可随意调整参数、增设特征峰，保证数据客观性与科学性。
规范的表征分析是高质量科研成果的关键。针对科研人员在XPS测试、拟合解析中遇到的各类问题，钧研实验室可提供专业的测试与数据分析技术支持，依托完善设备与丰富经验，规避常见分析漏洞，产出严谨有效的实验数据，助力提升论文质量与科研效率。
