在材料科学、纳米技术、半导体等科研领域，透射电子显微镜（TEM）是核心表征工具，凭借纳米级乃至原子级分辨率揭示材料微观结构，是高水平论文的关键数据来源。
TEM能提供哪些测试信息？做一次TEM能得到什么？钧研实验室将为大家解析其六大核心测试能力。
一、形貌观察
形貌观察是 TEM 最基础也是最常用的功能，通过明场像或暗场像模式，我们可以直观地观察样品的微观形貌特征，这是了解材料最基本的第一步。
测试内容：
• 颗粒尺寸与分布：精确测量纳米颗粒的粒径大小，统计粒径分布
• 颗粒形状：观察颗粒是球形、棒状、片状还是其他特殊形貌
• 分散性分析：评估纳米颗粒是否存在团聚现象，团聚程度如何
• 表面特征：观察样品表面的孔洞、缺陷、包覆层等细节
• 整体形貌：一维纳米线、二维纳米片、三维多孔结构等整体形态

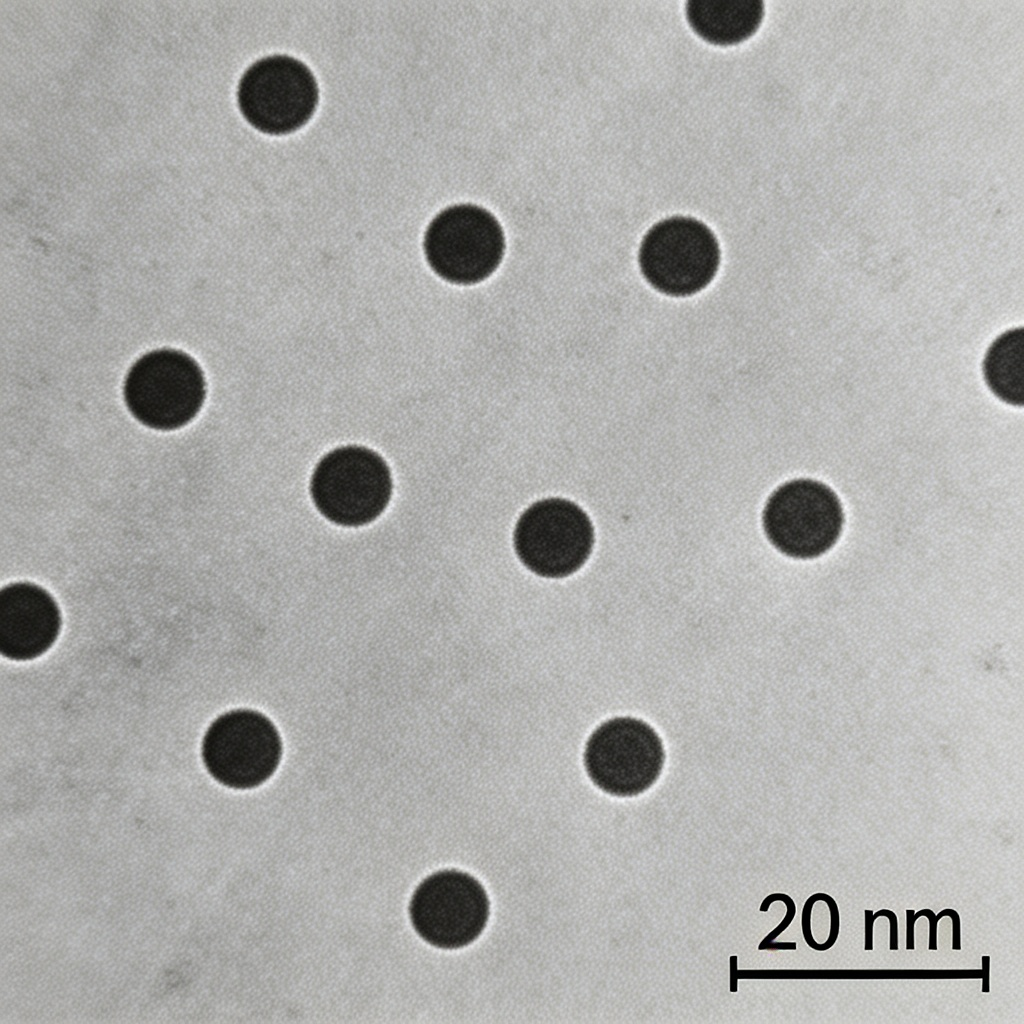

（纳米颗粒 TEM 形貌图）
典型应用场景：
在纳米材料研究中，通过 TEM 形貌观察可以判断合成的纳米颗粒是否达到预期尺寸。例如在催化剂研究中，贵金属纳米颗粒的尺寸直接影响催化活性，2-5 nm 的铂颗粒通常具有最佳催化效果；在电池材料研究中，观察电极材料颗粒是否均匀分散，直接关系到电池的循环性能和倍率性能。
二、晶体结构分析
TEM 不仅能 "看形貌"，更能 "看结构"。通过高分辨成像和衍射技术，我们可以深入分析材料的晶体结构特征。
测试内容：
• 晶型鉴定：判断材料是单晶、多晶还是非晶态
• 晶面间距测量：精确测量晶格条纹间距，确定晶面指数
• 晶粒尺寸：统计单个晶粒的大小，区别于颗粒尺寸
• 晶体取向：分析晶粒的生长方向和取向关系
• 晶体缺陷：观察位错、层错、晶界、相界等缺陷结构
典型应用场景：
在二维材料研究中，通过 HRTEM 可以精确测量石墨烯的层数和层间距；在钙钛矿太阳能电池研究中，观察钙钛矿晶界的原子排列，发现高质量的 "相干晶界" 能够显著提升电池效率和稳定性；在金属材料研究中，观察位错和晶界的演化，揭示材料强化和失效的微观机制。
三、成分分析
现代分析型 TEM 配备了 X 射线能谱仪（EDS）和电子能量损失谱仪（EELS），不仅能 "看到" 结构，还能 "测出" 成分，实现微区成分的定性和定量分析。
测试内容：
• EDS 能谱分析：对选定微区进行元素定性和半定量分析
• 元素 Mapping：二维元素分布图，直观展示各元素的空间分布
• 线扫描分析：沿指定直线进行元素浓度分布分析
• EELS 分析：轻元素（B、C、N、O 等）的高精度分析，化学价态分析

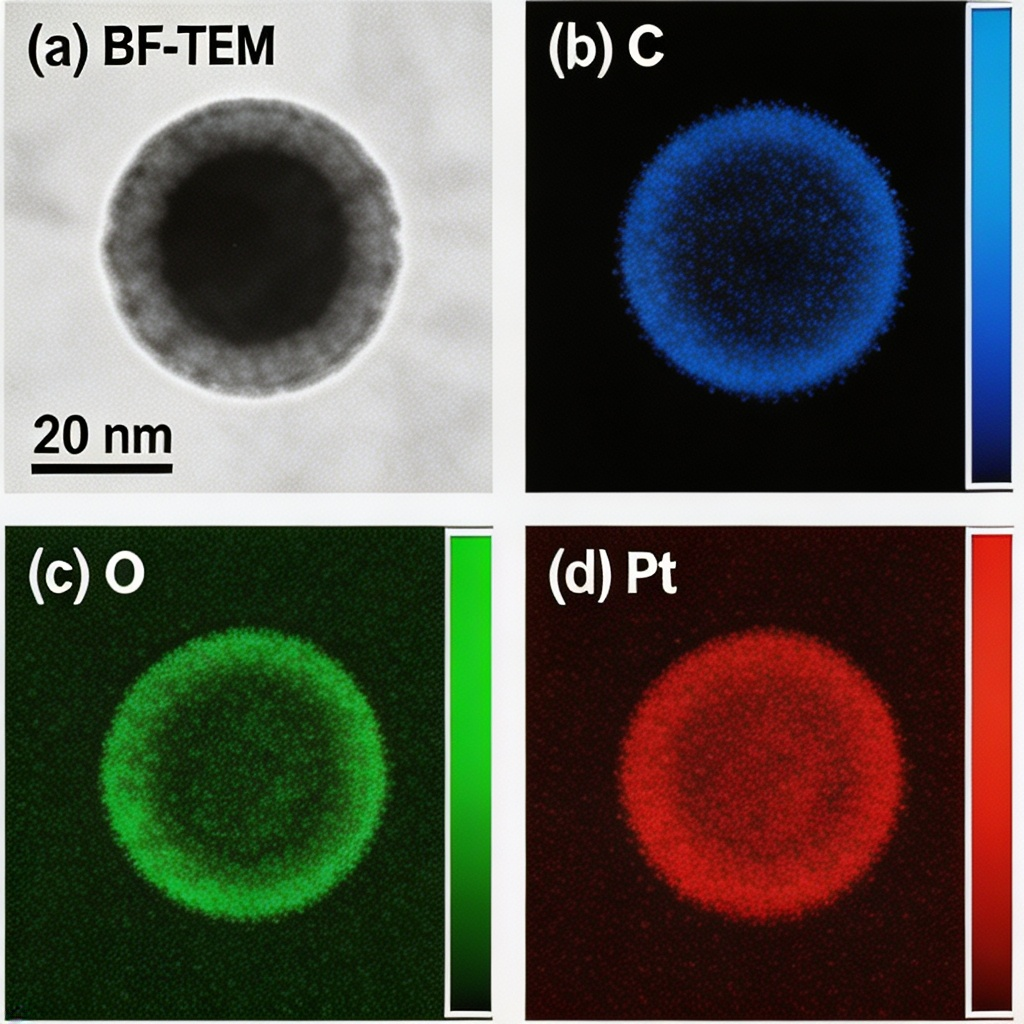

（EDS 元素 Mapping 分布图：验证核壳结构的元素分布特征）
典型应用场景：
在核壳结构催化剂研究中，通过元素 Mapping 可以清晰地展示内核和外壳的元素分布，证实核壳结构的成功合成；在合金材料研究中，分析各金属元素是否均匀分布，是否存在元素偏析；在半导体异质结研究中，通过线扫描分析界面处的元素扩散情况，评估界面质量。
四、电子衍射
电子衍射是 TEM 的另一大核心功能，通过电子与晶体的相互作用产生衍射图案，直接获取晶体学信息。
测试内容：
• 选区电子衍射（SAED）：对选定微米级区域进行衍射分析
• 纳米束衍射（NBD）：对纳米级微小区域进行衍射分析
• 物相鉴定：根据衍射斑点 / 环确定物相和晶体结构
• 取向关系：分析多相之间的晶体学取向关系
• 结晶度评估：判断材料的结晶程度，区分单晶 / 多晶 / 非晶

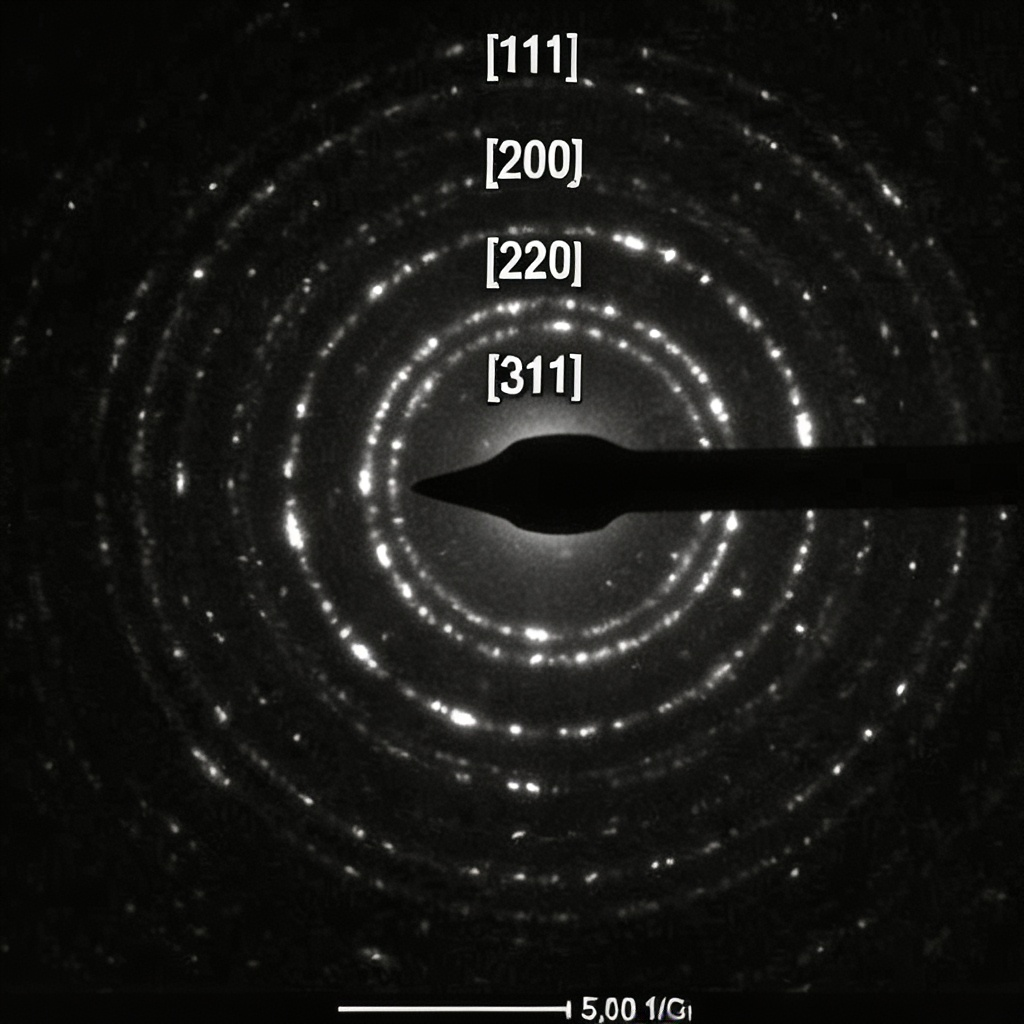

（SAED 选区电子衍射图：多晶材料的典型同心衍射环图案）
典型应用场景：
单晶材料的 SAED 图呈现规则排列的衍射斑点，多晶材料呈现同心衍射环，非晶材料则是漫散的衍射晕。在新物相鉴定中，结合 XRD 和 SAED 数据，可以准确确定新合成材料的晶体结构；在纳米材料研究中，NBD 技术可以对单个纳米颗粒进行衍射分析，确认其单晶性质。
五、高分辨成像
高分辨透射电子显微术（HRTEM）是 TEM 最强大的功能之一，能够直接观察晶体中原子的排列，实现真正的 "看见原子"。
测试内容：
• 原子排列观察：直接成像晶体中原子或原子团的投影
• 晶格条纹分析：测量晶面间距，确定晶体取向
• 界面原子结构：观察晶界、相界、异质结界面的原子构型
• 缺陷原子结构：位错核心、层错、空位等缺陷的原子级观察
• 表面原子结构：纳米颗粒表面的原子排列和重构
典型应用场景：
在催化领域，通过 HRTEM 观察催化剂表面的原子台阶和缺陷，这些位点往往是催化活性中心；在二维材料研究中，观察莫尔条纹和堆垛方式；在半导体器件研究中，观察异质结界面的原子级平整度，这直接影响器件的电学性能。
六、特殊功能
随着技术发展，现代 TEM 发展出了许多特殊功能，进一步拓展了应用范围。
1. 球差校正 TEM（AC-TEM）
通过校正电磁透镜的球面像差，将分辨率从 0.2 nm 提升至 0.05 nm（亚埃级别），真正实现单原子分辨率。在单原子催化剂、二维材料缺陷等前沿研究中不可或缺。
2. 原位 TEM 技术
在 TEM 内部搭建微型实验平台，实时观察材料在外界刺激下的动态变化：
• 原位加热：观察高温下的相变、烧结、晶粒生长
• 原位加电：观察电场下的电迁移、相变过程
• 原位力学：观察拉伸、压缩下的变形和断裂机制
• 原位环境：通入气体 / 液体，模拟真实反应环境
3. 扫描透射（STEM）模式
电子束聚焦成探针在样品上扫描，结合 HAADF 探测器获得 Z 衬度像，原子序数越大越亮，特别适合观察重元素在轻基体上的分布。
从纳米级形貌观察到原子级结构解析，从静态成分分析到动态过程观测，TEM 为我们打开了通往微观世界的大门。无论是基础研究还是工业应用，TEM 都是科研人员探索材料本质最有力的工具之一。
钧研实验室可以为同学提供全方位、专业化的 TEM 测试技术支持。无论是 TEM 基础的形貌观察、晶体结构分析、成分检测，还是高分辨成像、原位测试、球差校正等进阶测试需求，我们都能提供精准高效的服务。实验室配备专业的测试工程师，全程协助样品制备、测试参数调试、数据解析，帮助科研同学解决测试过程中的各类难题，助力大家高效获取符合高水平论文要求的核心数据，顺利推进科研项目开展。
