在纳米材料研发领域，相工程堪称“点石成金”的核心技术——通过精准调控纳米材料晶体相，就能定制其光、电、催化等理化性能，撬动能源存储、先进催化、量子器件等领域的技术突破。
而想要看清纳米尺度下的晶相结构、追踪相变全过程，离不开一把“原子级透视钥匙”——透射电子显微学（TEM）。凭借超高分辨率、多模态表征与原位观测能力，它已然成为纳米材料相工程研究中不可或缺的硬核利器。
一、TEM：纳米世界的“高精尖观测仪”
不同于普通光学显微镜，透射电镜以电子束为“探针”，穿透样品捕捉原子级信号，兼具成像、衍射、谱学分析多重功能，核心优势拉满：
• 原子级分辨率：球差校正TEM可实现亚埃级成像，看清原子排列与晶格缺陷；
• 多维度表征：搭配EDS、EELS，同步解析成分分布、化学键合与电子结构；
• 原位动态追踪：模拟加热、电化学等真实环境，实时观测相变动力学；
• 低剂量适配：针对电子束敏感材料，实现无损结构表征。

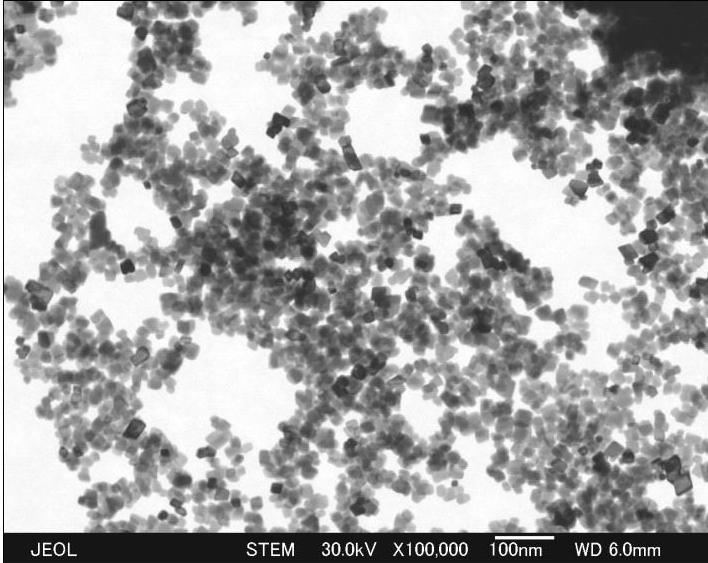

透射电子显微镜工作示意&纳米材料原子级成像图
二、硬核落地：TEM在相工程中的关键应用
1. 晶相精准识别，筑牢研究根基
纳米晶相结构直接决定材料性能，TEM通过高分辨成像与电子衍射，能精准判定晶相类型、晶格参数与缺陷态，为相工程调控提供精准结构依据，也是学界表征纳米晶相的首选手段。
2. 原位观测相变，揭秘演化机理
相较于传统离线表征，原位TEM可在原子尺度实时捕捉相变全过程。南大、国科大团队就借助该技术，清晰观测到PdTe₂薄膜受热向PdTe相变的原子重构过程，破解了超导材料相变的核心机理，为新材料设计提供直接实验支撑。
3. 微区成分分析，把控相均匀性
结合STEM-EDS、EELS技术，TEM可实现纳米尺度下的元素分布与化学状态分析，精准捕捉元素偏析、浓度起伏等细节，助力科研人员优化相工程制备工艺，调控材料性能。
4. 敏感材料表征，拓展研究边界
针对有机纳米、硫基材料等电子束敏感样品，低剂量TEM、4D-STEM等技术实现无损表征，破解了这类材料相结构难以观测的行业痛点。

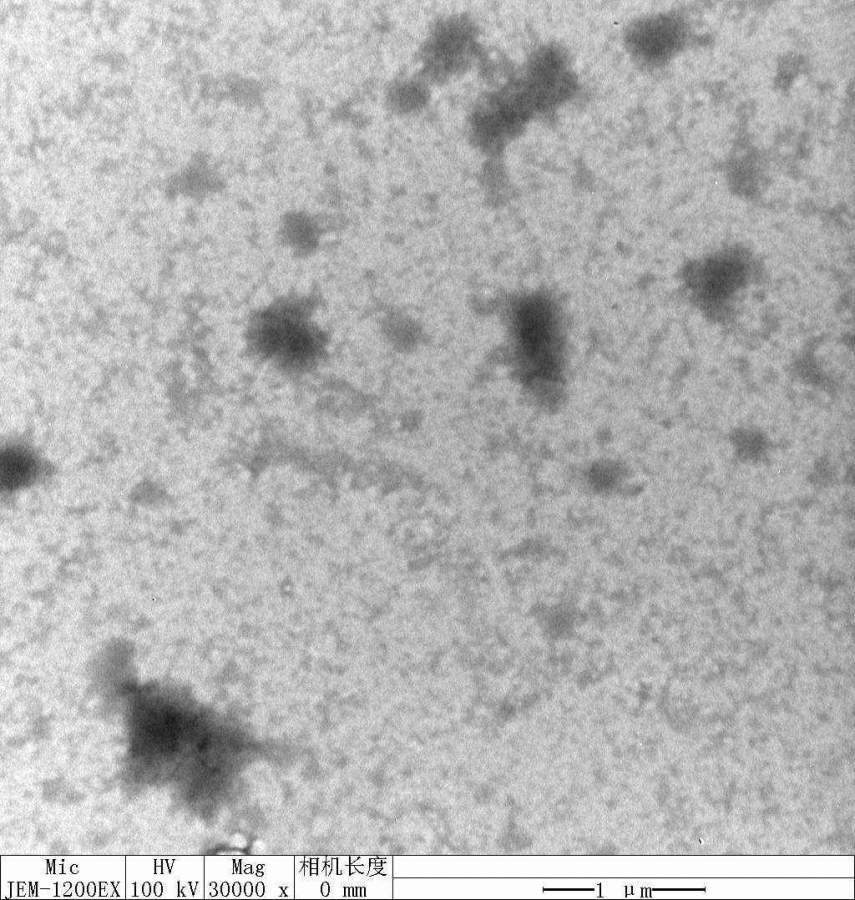

纳米材料STEM成像与元素mapping图谱
三、技术进阶与未来展望
当下，4D-STEM、三维原子成像、AI自动化分析等新技术落地，让TEM表征更高效、更精准、更温和。未来，随着表征技术持续升级，透射电子显微学将进一步深挖纳米相工程机理，助力高性能电池、高效催化剂、新型量子器件等领域实现更多突破。
透射电子显微学是纳米材料相工程的“观测核心”，既能定格原子级结构，又能追踪动态相变，用硬核表征为新材料研发保驾护航，成为材料科学创新的关键推力。
