在材料科学研究中，我们常常需要了解材料在不同温度、频率下的力学行为 —— 它什么时候变软？什么时候变脆？能量耗散特性如何？这些问题，都可以通过动态热机械分析仪（Dynamic Mechanical Analysis, DMA）来解答。
作为材料表征领域的 "力学心电图"，DMA 能够精准捕捉材料的粘弹性特性，揭示分子运动与宏观性能之间的内在联系，是高分子、复合材料、生物材料等领域不可或缺的表征手段。
钧研实验室结合多年DMA测试实操经验与高端设备应用心得，为大家系统解析DMA测试的核心要点。

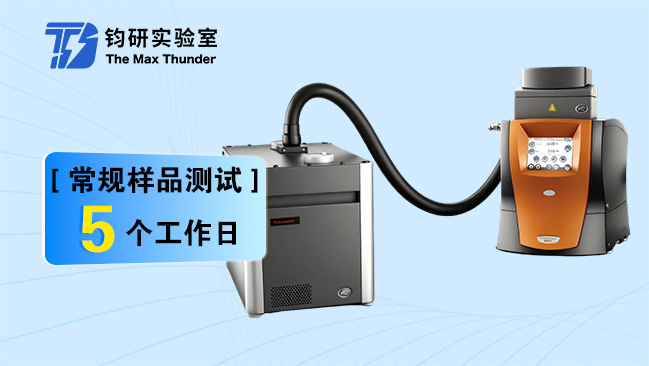

动态热机械分析仪（DMA）
一、基本原理
1.核心原理：粘弹性的动态探测
DMA 的核心思想非常巧妙：在程序控温环境中，对试样施加一个小振幅的正弦交变应力（或应变），通过测量应力与应变之间的相位关系，解析材料的粘弹性特性。
我们可以用一个简单的类比来理解：
• 理想弹性固体（如弹簧）：应变与应力完全同相位，形变能量全部可逆储存；
• 理想粘性流体（如水）：应变滞后应力90° 相位角，形变能量全部耗散为热；
• 粘弹性材料（如高分子）：响应介于两者之间，存在一个相位差角 δ。
2. 三大关键参数解读
通过相位差分析，DMA 可以同时获得三个核心参数：
参数 | 物理意义 | 代表的材料特性 |
储能模量 E' | 材料在形变过程中可逆储存的弹性能 | 反映材料的 "刚度" 或 "弹性" |
损耗模量 E'' | 材料在形变过程中不可逆耗散的能量 | 反映材料的 "粘性" 或 "内耗" |
损耗因子 tanδ | tanδ = E''/E'，能量耗散与储存的比值 | 反映材料的阻尼特性 |

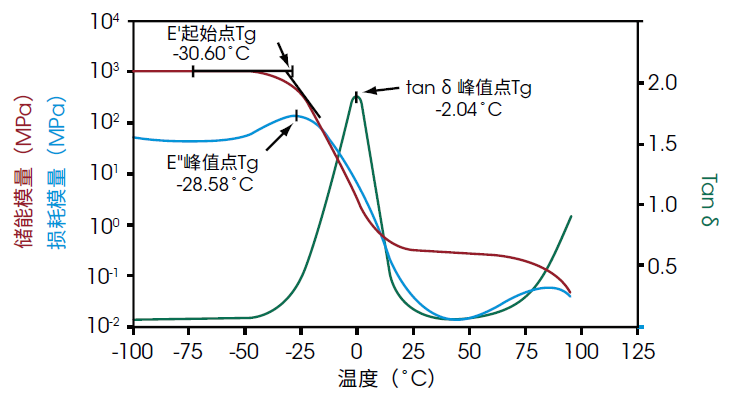

（聚合物材料的Tg测定图谱）
随着温度升高，材料会经历：
• 玻璃态：模量高，tanδ 低，材料硬而脆；
• 玻璃化转变区：E' 急剧下降，tanδ 出现主峰（α 转变），对应玻璃化转变温度 Tg；
• 高弹态：模量稳定在较低水平，材料柔韧有弹性；
• 粘流态：模量再次下降，材料开始流动。
3.主要测试模式
DMA 支持多种形变模式，适用于不同类型的材料：
• 拉伸模式：薄膜、纤维、硬质塑料；
• 三点弯曲 / 单双悬臂：块状固体、复合材料；
• 压缩模式：泡沫、弹性体；
• 剪切模式：软材料、凝胶、粘弹性液体；
• 扭转模式：高模量棒状样品。
二、样品制备与要求
"Garbage in, garbage out" —— DMA 测试的成败，80% 取决于样品制备。高质量的样品是获得可靠数据的前提。
1. 样品制备核心原则：两均一，一适配
• 结构均一：样品内部无气泡、裂纹、杂质等缺陷，否则会造成应力集中，导致模量偏低；
• 尺寸均一：长宽厚尺寸精确测量，因为 DMA 计算模量时需要输入样品几何参数；
• 适配：样品形态与夹具类型匹配，模量高的样品适用弯曲夹具，模量低的样品适用拉伸 / 压缩夹具。
2.不同模式的样品尺寸要求
测试模式 | 推荐尺寸（长 × 宽 × 厚） | 适用模量范围 |
单 / 双悬臂 | 35×10×2 mm（厚度偏差≤±0.05mm） | 10MPa ~ 10GPa |
三点弯曲 | 50×12×3 mm | 100MPa ~ 100GPa |
拉伸模式 | 30×5×1 mm | 1MPa ~ 1GPa |
薄膜拉伸 | 20×5×<0.5 mm | 0.1MPa ~ 100MPa |
压缩模式 | 直径 10mm × 高度 6mm | 1kPa ~ 100MPa |
剪切模式 | 10×10×5 mm（需两片样品） | 10kPa ~ 10MPa |
3.样品制备关键注意事项
尺寸测量要精准：厚度建议测量 5 个点（两端、中间、两侧），取平均值；
表面处理：边缘无毛刺、表面平整，避免应力集中；
预处理：
• 吸湿性材料测试前需充分干燥；
• 有内应力的样品建议在 Tg 以上退火 10 分钟；
• 热不稳定样品需先做 TGA 确认分解温度；
4.常见问题规避：
• ❌ 样品过厚：导致剪切效应，模量测量偏低；
• ❌ 样品过薄：容易发生屈曲，测试不稳定；
• ❌ 夹持过紧：引入预应变，影响 Tg 准确性；
• ❌ 应变过大：超出线性粘弹区，数据失真。
三、应用领域
DMA 的应用范围极其广泛，从基础科研到工业质控，几乎覆盖所有材料领域。
1. 高分子材料：玻璃化转变与分子运动研究
这是 DMA 最经典的应用。与 DSC 相比，DMA 对玻璃化转变的灵敏度高出 10-100 倍，能够检测到 DSC 无法观察到的次级转变（β、γ 转变）。

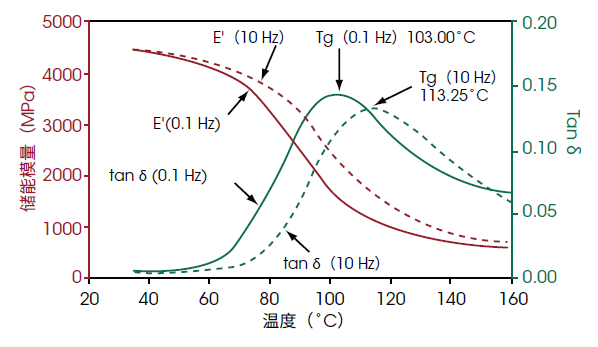

（频率对PET模量和玻璃化转变的影响）

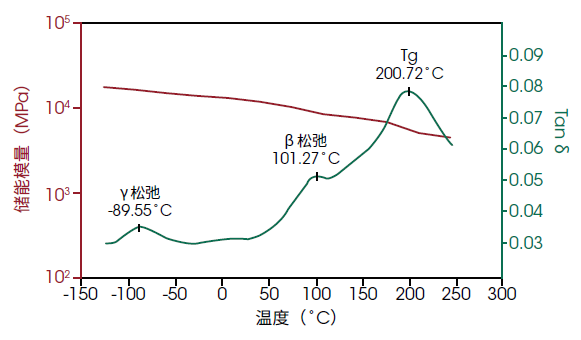

（乙烯基酯的次级转变测量）
典型应用：
• 准确测定玻璃化转变温度 Tg（tanδ 峰位）；
• 研究交联密度与固化程度；
• 检测次级转变，揭示材料韧性来源；
• 评估增塑剂、填料对分子运动的影响。
“科研案例：兰州大学唐瑜教授团队在 Angew 论文中，利用 DMA 建立了离子凝胶机械性能与光物理性能的关联，成功构筑强韧可拉伸的室温磷光材料。”
2. 复合材料：界面与性能评价
对于纤维增强复合材料，DMA 是评估界面结合质量的有力工具：
• 界面结合良好：tanδ 峰窄而高，储能模量平台高；
• 界面结合较差：tanδ 峰宽而低，出现明显的相分离特征。
应用：
• 航空航天复合材料高温力学性能评估；
• 风电叶片材料耐候性与老化研究；
• 汽车轻量化材料选型与质量控制。
3. 橡胶与弹性体：轮胎配方优化
DMA 是轮胎工业的 "秘密武器"，通过不同温度下的 tanδ 值，可以预测轮胎的三大核心性能：
• 0℃附近 tanδ 高 → 湿地抓地力好，刹车距离短；
• 60℃附近 tanδ 低 → 滚动阻力小，省油；
• 低温 tanδ 低 → 冬季硬挺，耐磨。
4. 时间 - 温度等效原理：长期性能预测

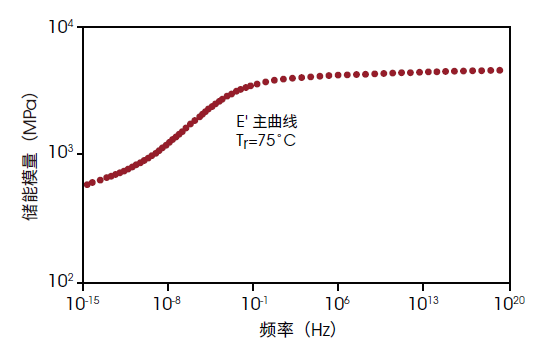

利用时温叠加原理（TTS），可以将不同温度下的频率扫描数据平移叠加，生成主曲线，从而预测材料在数年甚至数十年后的力学性能变化，大大加速材料老化评估。
5. 其他前沿应用
• 生物材料：水凝胶、组织工程支架的粘弹性表征；
• 3D 打印材料：打印工艺对力学性能的影响评估；
• 阻尼材料：隔音、减震材料的损耗特性筛选；
• 食品科学：淀粉、蛋白质的凝胶化与质构分析。
动态热机械分析作为材料力学性能表征的核心技术，其价值远不止于 "测一个 Tg"—— 它是连接微观分子运动与宏观力学性能的桥梁，是理解材料 "软硬黏弹" 本质的钥匙。
无论是探索新材料的结构 - 性能关系，还是优化工业产品的服役表现，DMA 都能为科研工作者提供深刻而丰富的信息。
钧研实验室可以为同学提供 DMA 测试及相关材料表征技术支持，拥有 TA Discovery DMA850 最新型号等高端设备，覆盖拉伸、弯曲、压缩、剪切等全模式测试，专业技术团队提供从样品制备到数据分析的一站式服务，助力您的科研工作顺利开展。
