真实案例解析:半导体参数分析仪的钙钛矿器件电容 - 电压测试

钧研实验室

在半导体材料与器件的科研工作中,电容 - 电压(C-V)测试是表征材料电学特性的核心手段之一。近期,某高校的许同学在钙钛矿材料研究过程中,需要对制备的器件进行专业的半导体参数测试,以获取关键的 CV 特性曲线及原始数据。本文将结合这一实际案例,为大家详细解析半导体 CV 测试的完整流程与技术要点。

一、测试需求

许同学的研究聚焦于钙钛矿材料的半导体特性表征,具体测试需求如下:

 测试对象:钙钛矿单晶或薄膜样品;

 器件参数:厚度约 1mm,采用 Au - 样品 - Au 的对称电极结构;

 测试目标:获取准确的 CV 曲线及对应原始测试数据。

针对这一需求,我们采用半导体参数分析仪作为核心测试设备,该设备能够实现高精度的电容 - 电压特性测量,广泛应用于各类半导体材料与器件的表征工作中。



半导体参数分析仪是半导体实验室的标配 characterization 设备,集成了源测量单元(SMU)、电容电压测试单元等多种功能模块,能够同时完成 I-V、C-V 等多种电学参数的精确测量。

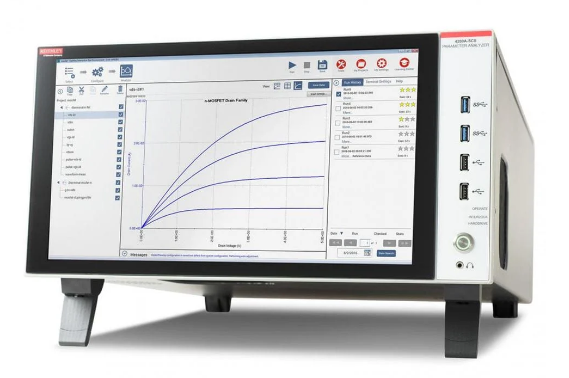

 (半导体参数分析仪)

该设备的主要优势在:

 超高测试精度:可实现 fA 级微弱电流和 fF 级微小电容的精确测量;

 宽范围扫描能力:支持从负电压到正电压的连续扫描,获取完整的器件特性;

 多参数同步测试:可同时采集电流、电容、电导等多个电学参数;

 原始数据直接输出:测试完成后可导出完整的原始数据,便于后续数据分析与论文撰写。

二、钙钛矿单晶与薄膜

钙钛矿材料因其优异的光电特性,近年来成为太阳能电池、发光二极管等领域的研究热点。本次测试的样品为钙钛矿单晶或薄膜,这两种形态在半导体器件研究中各有优势:单晶材料具有更高的结晶质量和载流子迁移率,薄膜材料则更适合制备大面积器件。

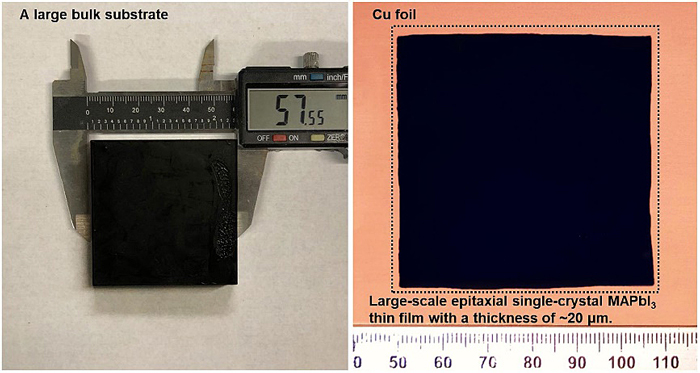

大面积钙钛矿单晶薄膜样品 | 来源:Nature 期刊论文配图(UCSD 研究团队)



器件结构设计:本次测试采用 Au - 样品 - Au 的对称电极结构,金电极具有良好的导电性和化学稳定性,能够与钙钛矿材料形成良好的欧姆接触。器件厚度控制在约 1mm,这一厚度既保证了材料的体特性表征,又便于电极制备和测试操作。



三、CV 测试原理与结果解读

电容 - 电压(C-V)测试通过在器件两端施加不同的直流偏置电压,同时叠加小幅值的交流信号,测量器件电容随偏置电压的变化关系。



通过 CV 曲线,我们可以获得以下关键信息:

 载流子浓度分布:通过 1/C²-V 曲线的斜率计算材料中的载流子浓度;

 耗尽层宽度:分析空间电荷区随电压的展宽情况;

 平带电压与内置电势:获取器件的能带结构信息;

 界面态密度:评估材料与电极之间的界面质量。

 典型半导体肖特基接触 C-V 特性曲线 | 来源:光学期刊学术论文



对于钙钛矿材料的 CV 测试,需要特别注意扫描速率和交流信号频率的选择,因为钙钛矿材料存在离子迁移效应,不当的测试条件可能导致测试结果出现滞后或失真。测试完成后,设备将自动保存每个电压点对应的电容值、电导值等原始数据,为后续的数据分析提供可靠依据。

、客户心声

“钙钛矿C-V测试细节把控难度高,自己实操时,常因参数设置不当导致数据失真、曲线异常,反复试错也无法得到合格数据,太耽误科研进度了。选择钧研实验室后十分省心,工程师熟悉钙钛矿离子迁移特性,按我的需求定制测试方案,测试流程规范,产出的数据稳定合规,可直接用于论文分析。同时还提供了专业的数据指导,帮我规避实操误区、节省大量试错时间,对课题研究助力很大。”——某高校许同学

、服务咨询

半导体参数测试是材料科学、微电子学等领域科研工作的重要环节,专业的测试设备和规范的操作流程是获得可靠实验数据的关键。



钧研实验室可以为广大科研同学提供半导体参数测试等相关测试服务支持,并推出专属预存方案,最低可享7折优惠。我们配备了先进的半导体参数分析仪等各类表征设备,拥有经验丰富的测试技术人员,能够协助同学们完成从样品制备指导、测试方案设计到数据采集与分析的全流程服务。无论您需要 I-V、C-V 还是其他半导体参数表征,都可以联系我们获得专业的技术支持,让您的科研工作更加高效顺利。



如果您在科研过程中遇到测试难题,欢迎随时交流探讨,我们将竭诚为每一位科研工作者提供优质的测试服务!
