一、测试原理与结构组成
从金属材料的抗拉强度检测，到高分子材料的弹性模量测试，再到复合材料的弯曲性能评估，电子万能试验机能够模拟各种受力场景，为材料研发、产品设计和质量控制提供精准可靠的数据支撑。
电子万能试验机是典型的机电一体化精密测试设备，其工作原理基于"力-变形"同步监测技术。简单来说，就是通过精确控制加载方式和速率，对试样施加各种形式的力，同时实时采集力值、位移和变形数据，最终计算出材料的各项力学性能参数。
核心结构组成
1. 主机机架系统
主机采用门式双空间框架设计，由上横梁、活动横梁、工作台、立柱及滚珠丝杠副构成刚性整体。高强度合金钢材一体成型的机身确保了测试过程中的稳定性，能够有效抵消振动干扰。立柱提供刚性支撑，两根精密滚珠丝杠穿过活动横梁，将伺服电机的旋转运动转化为横梁的直线运动，实现对试样的平稳加载。
2. 动力与传动系统
以交流伺服电机为核心动力源，通过减速器、同步齿形带轮将动力传递给滚珠丝杠。这种传动方式具有效率高、噪音低、精度准的特点，横梁位移速度可在0.005mm/min至500mm/min范围内无级调节，满足不同材料的测试需求。
3. 测量与控制系统
测量系统包含三大核心传感器：力传感器负责采集施加的载荷大小，位移传感器记录横梁移动距离，引伸计则精确测量试样标距内的变形量。控制系统通过专用软件实现试验过程的自动化调控，支持力控、位移控、变形控等多种控制模式的无缝切换。
4. 夹持与辅具系统
夹持装置是确保测试准确性的关键环节，核心要求是"牢固、无损、同轴"。根据测试类型和试样材质，可配备拉伸夹头、压缩试验台、弯曲支座、剪切夹具等多种辅具，实现一机多用。

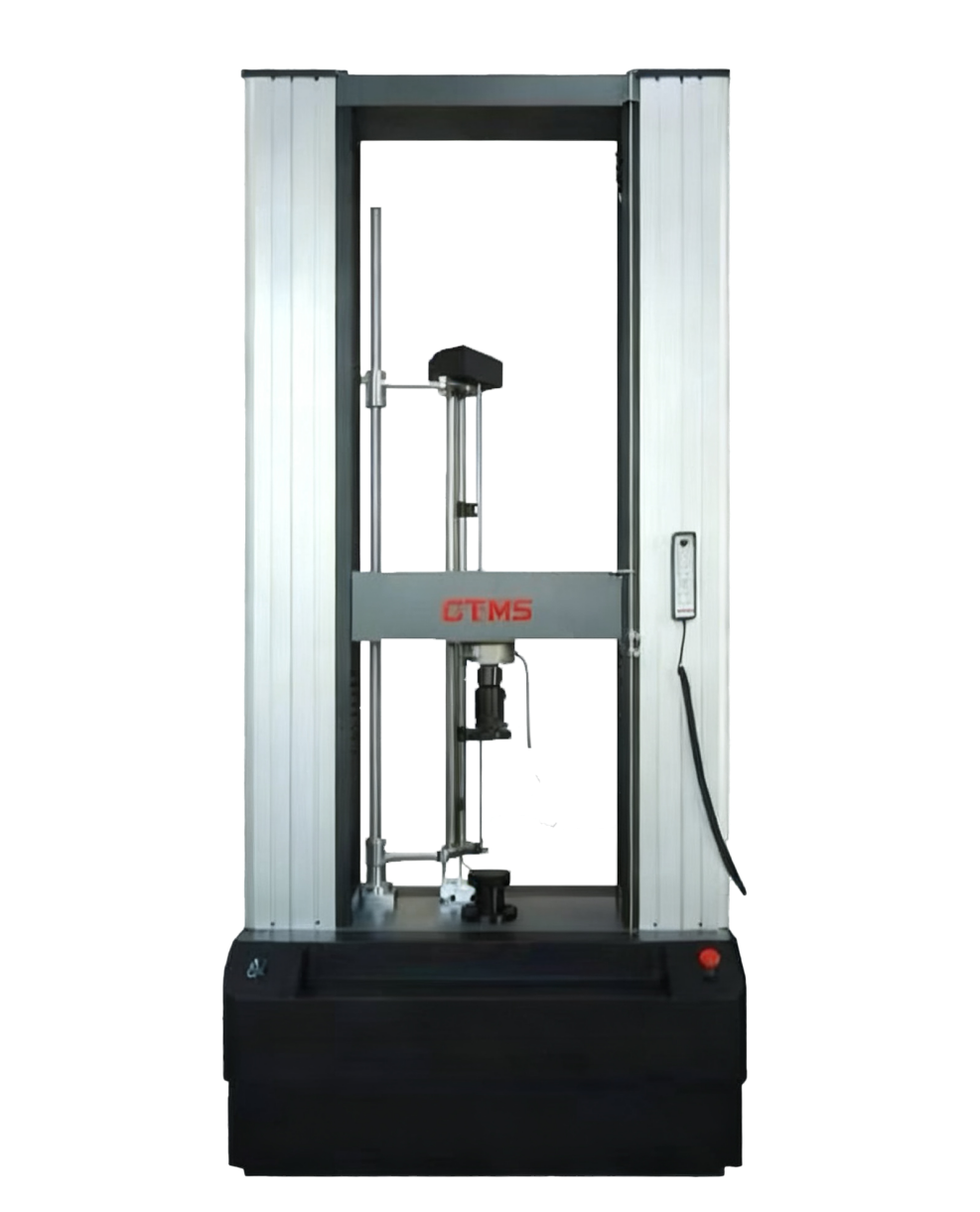

（电子万能试验机）
二、样品制备规范
1.金属材料制样
金属材料通常采用圆形截面或矩形截面试样。圆形试样直径一般为10mm，标距长度为50mm或100mm；矩形试样宽度12.5mm，厚度3mm。制样应采用线切割或精密车削加工，严格控制切削速度，避免过热导致材料微观组织改变。取样位置应具有代表性，避开材料边缘缺陷或加工硬化区域，试样表面不得有划痕、裂纹等缺陷。执行标准：GB/T 228.1-2010、ISO 6892-1、ASTM E8。
2.塑料材料制样
塑料试样采用标准哑铃型设计，按照GB/T 1040.1-2018或ISO 527标准制备。Ⅰ型试样总长115mm，标距段宽度15mm，厚度4mm。使用专用哑铃裁刀从板材冲切获取，冲裁速度要均匀，防止试样开裂产生毛边。试样边缘必须打磨光滑无缺口，否则会导致应力集中，使试样从边缘提前断裂，影响测试结果的准确性。
3.橡胶材料制样
橡胶试样同样为哑铃型，遵循GB/T 528-2009标准。裁剪前将橡胶固定在平整模板上，用锋利刀片沿模板边缘匀速裁剪，避免用力拉扯造成内部应力。裁剪后的试样需在阴凉干燥处静置24小时以上，消除加工应力，防止老化变形。橡胶试样厚度控制在2mm±0.2mm，测试时注意选择合适夹具，防止滑移。
4.复合材料制样
复合材料制样需特别注意纤维方向，取样时应明确标注纤维取向。层合板试样需保证各层厚度均匀，边缘无分层现象。碳纤维、玻璃纤维增强材料的试样边缘需进行打磨处理，消除切割造成的微裂纹。测试前需对试样进行状态调节，消除吸湿对性能的影响。
三、常见测试项目
1.拉伸测试
拉伸测试是最基础、最常用的测试项目。通过将试样两端夹持，以设定速率进行轴向拉伸，直至试样断裂，可获得应力-应变曲线，计算出抗拉强度、屈服强度、弹性模量、断裂延伸率、断面收缩率等关键参数。金属材料侧重于屈服强度和抗拉强度，塑料和橡胶则更关注断裂伸长率和定伸应力。
2.压缩测试
压缩测试与拉伸相反，对试样施加轴向压力直至破坏或达到规定变形量。主要测试参数包括压缩强度、压缩模量、压缩变形率。常用于混凝土、泡沫材料、橡胶密封垫等需要评估抗压性能的材料。压缩测试需注意试样的对中，避免偏心加载造成弯曲附加应力。
3.弯曲测试
弯曲测试分为三点弯曲和四点弯曲两种方式。三点弯曲通过两个支座支撑试样，在中间位置施加集中载荷；四点弯曲则在两个加载点施加均匀载荷。弯曲测试可获得材料的抗弯强度、弯曲模量和挠度值，广泛应用于塑料、陶瓷、木材、金属板材等材料。执行标准：GB/T 232（金属）、GB/T 9341（塑料）。
四、常见问题与解决方案
1.力值异常问题
力值波动大、数据跳变
可能原因：传感器受潮或氧化导致信号不稳定；环境振动干扰信号传输；夹具打滑造成力值突变。
解决方案：将设备移至无振动区域，加装减震垫；干燥传感器内部电路，更换密封件防止受潮；调整夹具夹持力，更换防滑夹持面衬垫；测试前确保设备接地良好。
力值显示明显偏大或偏小
可能原因：传感器未清零、零点漂移；软件中传感器量程设置不匹配；校准过期。
解决方案：空载状态下执行"清零"操作；检查软件中传感器通道和标定系数；每6个月进行一次计量校准；避免传感器过载撞击。
2.试样断裂异常
试样不在标距内断裂：最常见的问题
可能原因：试样夹持偏心，造成附加弯曲应力；夹具夹伤试样，产生应力集中点；试样本身存在缺陷。
解决方案：装夹时确保试样与加载轴线同轴；选择合适的夹具和夹持压力；制样时保证试样质量，剔除有缺陷的试样。
试样打滑：常见于橡胶、薄膜等软质材料。
可能原因：夹持力不足；夹具表面磨损；试样表面有油污。
解决方案：增大夹持气压或压力；更换防滑衬垫；清洁试样和夹具表面；对于薄膜材料可使用锯齿夹具。
3.误差来源与控制
设备自身误差是数据偏差的主要来源。丝杠导轨长期磨损会导致传动滞后，机架刚度不足会产生弹性变形，传感器精度等级直接影响测量结果。
操作人员应定期维护设备，保持丝杠润滑，定期校准传感器。环境因素如温度波动、湿度变化也会影响测试结果，建议在恒温恒湿条件下进行高精度测试。
五、钧研实验室提供技术支持
材料力学测试是一项系统性工作，从样品制备到设备操作，再到数据分析，每一个环节都需要专业的技术支撑。钧研实验室可以为同学们提供测试技术支持，无论是电子万能试验机的样品制备规范建议，还是测试数据的专业分析，我们都能提供全方位的技术服务。
我们拥有专业的测试团队和完善的设备体系，熟悉各类材料的测试标准，能够帮助科研人员解决测试过程中遇到的各种技术难题，确保实验数据的准确性和可靠性，为您的科研工作保驾护航。
