一、什么是 TG-DSC 同步热分析技术？
同步热分析（Simultaneous Thermal Analysis，简称 STA）是将热重分析（TG）与差示扫描量热分析（DSC）集成于同一台仪器的先进表征技术。
在同一次测量中，利用同一样品可同步得到质量变化与热效应信息。这种协同测量方式不仅大幅提升了分析效率，还能将质量变化与热事件精准对应，避免了单独测试带来的实验条件差异。

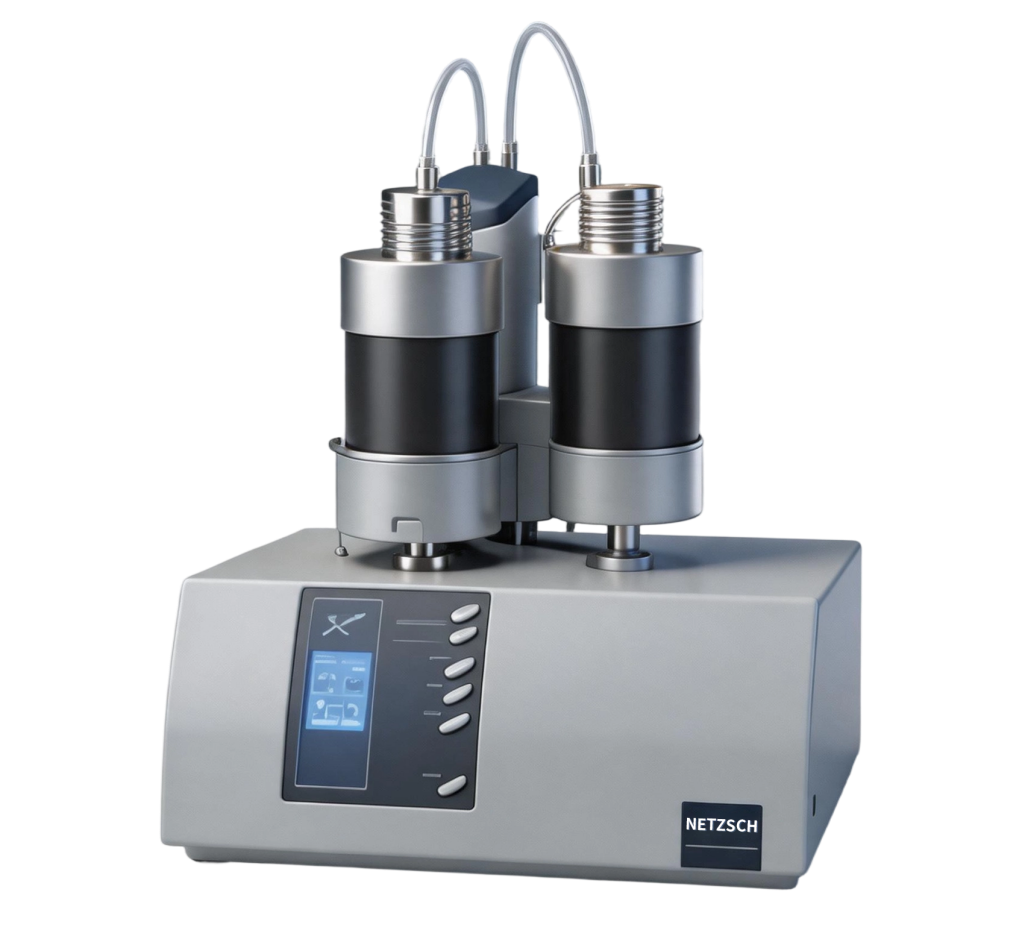

（TG-DSC 同步热分析仪）
技术工作原理
热重分析（TG）：在程序控温条件下，通过高灵敏度天平实时监测样品质量随温度的变化，可精确测量分解、氧化、挥发等过程的质量损失率和特征温度。
差示扫描量热分析（DSC）：测量样品与参比物之间的热流差，生成热流 - 温度曲线，可检测熔融、结晶、玻璃化转变、相变等无质量变化的热事件，并定量计算反应焓、比热容等热力学参数。
二、测试常见问题与解决方案
1.基线漂移问题
现象描述：测试曲线出现系统性倾斜、弯曲或整体偏移，导致数据校正困难，影响峰面积和质量变化的定量计算。
主要原因：
• 仪器长时间未进行基线校准；
• 传感器或炉体受到污染；
• 样品与参比坩埚热容不匹配；
• 环境温度波动或气流不稳定。
解决方案：
• 定期基线校准：每次测试前运行空白基线，使用相同的温度程序和坩埚类型。高温测试后必须重新校准。
• 仪器清洁维护：执行热清洗程序，在最高允许温度下通惰性气体烘烤 30-60 分钟，去除炉内残留污染物。
• 坩埚匹配优化：确保样品端与参比端使用完全相同材质、相同质量的坩埚，质量差异控制在 ±0.5mg 以内。
• 环境条件控制：开启恒温水浴，确保实验室温度波动 <±1℃，气流稳定后再开始测试。
2.峰形异常问题
现象描述：DSC 峰形过宽、拖尾、分裂或不对称，TG 台阶不清晰，导致特征温度和焓值计算偏差。
主要原因：
• 样品量过多导致传热不均；
• 升温速率过快；
• 样品颗粒度不均匀；
• 传感器污染导致热阻增大。
解决方案：
• 优化样品用量：常规样品控制在 5-15mg，热效应强的样品减少至 3-5mg，确保样品均匀铺展于坩埚底部。
• 调整升温速率：常规测试采用 5-10℃/min，需要高分辨率时降至 2-5℃/min，动力学研究需组合多个速率。
• 样品预处理：固体样品研磨至粒径≤100μm，粉末样品轻轻压实，确保与坩埚底部良好接触。
• 传感器清洁：使用专用清洁工具或高温灼烧法去除传感器表面残留物，必要时进行传感器灵敏度校准。
3.样品制备问题
现象描述：测试过程中样品飞溅、溢出，或出现异常增重 / 失重，曲线重复性差。
主要原因：
• 样品含有易挥发或易分解成分；
• 样品装填方式不当；
• 坩埚选择错误；
• 样品未进行干燥预处理。
解决方案：
• 样品预处理：测试前对吸湿性样品进行真空干燥处理，易氧化样品在惰性气氛下保存。
• 规范装填操作：粉末样品避免装得过满，不超过坩埚容积的 1/3；液体样品使用带盖坩埚，防止加热时飞溅。
• 坩埚材质选择：
a.铝坩埚：≤600℃，适用于中性 / 弱酸性有机物；
b.氧化铝 / 铂金坩埚：≤1500℃，适用于强碱、金属、陶瓷；
c.避免使用与样品发生反应的坩埚材质。
• 预实验筛选：对未知样品先进行小量快速预实验，确定安全温度范围和热行为特征。
问题四：温度校准偏差
现象描述：特征温度与文献值偏差较大，不同批次测试温度重复性差，熔点测量误差超过 ±2℃。
主要原因：
• 仅进行单点温度校准；
• 长时间未校准仪器；
• 升温速率与校准条件不一致；
• 传感器老化或损坏。
解决方案：
• 多点温度校准：每月使用标准物质（铟、锡、锌等）进行多点校准，覆盖常用温度范围，同时校准温度和热焓。
• 校准条件匹配：校准时使用与实际测试相同的升温速率、气氛条件和坩埚类型。
• 定期校准周期：
a. 温度校准：每月 1 次或更换传感器后；
b. 天平校准：每周 1 次或移动仪器后；
c. 热流校准：每季度 1 次。
• 质量控制措施：每次测试前用标准样品验证仪器状态，确保温度误差在 ±1℃以内。
问题五：气氛控制问题
现象描述：出现意外氧化峰，TG 曲线出现异常增重，DSC 基线噪声大，测试重复性差。
主要原因：
• 惰性气体纯度不足；
• 气流速率不稳定；
• 气路系统泄漏；
• 气氛切换时机不当。
解决方案：
• 气体纯度保障：使用高纯氮气（99.999%）或氩气，含氧量 < 10ppm，安装气体净化装置去除水分和杂质。
• 气流参数优化：
a. 保护气：20-30mL/min，保护天平不受污染；
b. 吹扫气：50-70mL/min，及时带走挥发产物；
c. 避免气流过大导致热对流干扰。
• 气路检漏维护：定期检查气路连接，使用肥皂水或检漏仪检测泄漏点，更换老化的密封垫圈。
• 气氛切换规范：需要切换气氛时，先降温至安全温度，充分吹扫 15-30 分钟后再继续升温，避免气氛交叉污染。
三、测试操作注意事项与技巧
1. 仪器开机准备
• 天平主机建议保持常开状态，避免频繁开关机影响稳定性；
• 恒温水浴至少提前 1 小时开启，确保热平衡；
• 通气后等待 15-30 分钟，待气流和温度完全稳定后再开始测试。
2. 测试过程控制
• 样品称量精确到 0.01mg，准确输入样品质量；
• 温度程序设置留有足够余量，避免超过仪器最高温度；
• 高温测试后必须待炉温降至 < 100℃才能打开炉体；
• 挥发性强的样品建议使用带孔盖坩埚，防止污染传感器。
3. 数据处理技巧
• 基线扣除优先使用同条件下的空白基线，而非软件自动校正；
• DC 峰面积积分时选择合适的基线类型（直线、切线、S 型）；
• TG 数据注意扣除浮力效应和气流扰动的影响；
• 异常数据点可通过平滑处理去除，但避免过度滤波损失真实信号。
4. 安全操作规范
• 严禁测试爆炸性、剧毒、强腐蚀性样品；
• 高温操作注意防止烫伤，炉体冷却期间不要触碰；
• 测试结束后及时清理炉体和样品架；
• 定期检查气瓶压力，及时更换耗尽的气体。
四、钧研实验室测试技术支持
在材料科学研究中，高质量的 TG-DSC 测试数据是发表高水平论文的重要保障。然而，仪器操作的复杂性、各种干扰因素的存在，常常让科研人员在测试过程中遇到各种难题。
钧研实验室专注于材料表征技术服务，为广大科研工作者提供专业的 TG-DSC 同步热分析测试支持：
✅ 专业 TG-DSC 测试服务
• 温度范围：室温～1500℃
• 气氛条件：惰性、氧化、还原、真空
• 升温速率：0.1~50℃/min 可调
• 样品类型：粉末、薄膜、块状、液体等各类材料
✅ 技术咨询与方案设计
• 测试条件优化建议
• 样品制备指导
• 异常数据分析诊断
• 数据处理与图谱解析
✅ 高级测试服务
• 变气氛同步热分析
• 低温 TG-DSC 测试
• 动力学参数计算
• 联用技术测试（TG-MS、TG-FTIR）
无论您是遇到基线漂移、峰形异常等技术问题，还是需要专业的测试方案设计，钧研实验室的技术团队都能为您提供一对一的专业指导。我们拥有多年材料表征经验，熟悉各类材料的热行为特征，能够帮助您快速定位问题、优化测试条件、获得高质量的实验数据。
联系我们，让专业的技术支持为您的科研之路保驾护航！
