在材料科学的微观赛道上，二维材料无疑是最受瞩目的 “明星选手”。从打破传统导电记录的石墨烯，到具备优异光电性能的过渡金属硫化物，这些仅有单层原子厚度的材料，正为纳米电子器件、能源存储、生物传感等领域带来革命性的突破。
但这些 “超薄材料” 的特性，却给科学家们的研究带来了不小的挑战 —— 如何精准表征这些只有原子尺度的材料？这时候，AFM 原子力显微镜就成了研究人员手中的 “微观透视眼”，凭借着纳米级的分辨率和多功能的检测能力，成为了二维材料研究中不可或缺的核心设备。
1. 表面形貌与厚度：看清二维材料的 “层数密码”
二维材料的层数，直接决定了它的电学、光学性能。比如单层石墨烯和多层石墨烯的导电性能就有很大差异。AFM 原子力显微镜的轻敲模式，就像是一把精准的 “尺子”，可以精确测量样品的台阶高度，结合图像分析软件，就能快速区分单层、双层及多层结构。
在石墨烯的研究中，AFM 原子力显微镜能清晰识别单层石墨烯的典型台阶高度（约 0.34 纳米），这一数据成为了评估石墨烯材料质量的直接证据。

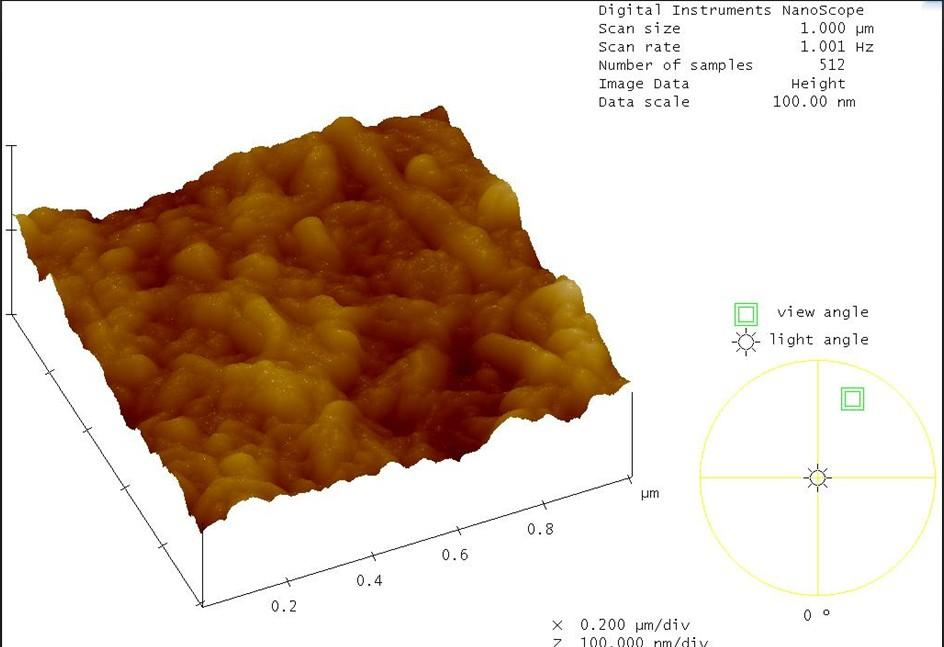

（图为石墨烯的 AFM 三维形貌图，清晰展示了石墨烯的表面结构）
2. 力学性能：测出二维材料的 “筋骨强度”
二维材料的杨氏模量、断裂强度等力学参数，是评估其应用潜力的关键指标。AFM 原子力显微镜的力曲线模式，就像是一个微小的 “压力测试机”，通过探针压痕实验，可以定量计算材料的弹性模量。
比如在研究二硫化钼（MoS₂）时，研究人员通过 AFM 原子力显微镜测得其单层杨氏模量高达 270 GPa，这一数据验证了二硫化钼作为柔性电子器件基底的潜力 —— 它的强度堪比钢铁，却只有单层原子的厚度。
3. 表面电势分布：揭秘二维材料的 “电荷地图”
结合开尔文探针力显微镜（KPFM）模式，AFM 原子力显微镜可以实现纳米级的表面电势 mapping，就像是绘制了一张二维材料的 “电荷地图”，能清晰揭示材料中的电荷分布、掺杂效应及界面电场。
这项技术已经被用于分析石墨烯 / 六方氮化硼异质结的能带对齐问题，为范德华异质结器件的设计提供了重要的理论依据。
4. 摩擦学性能：探索二维材料的 “润滑密码”
二维材料因为其低摩擦系数，被视为下一代固体润滑剂的候选材料。AFM 原子力显微镜的摩擦力显微镜（LFM）模式，可以量化材料表面的摩擦系数，还能观察摩擦力随层数、环境湿度等参数的变化规律。
研究发现，双层石墨烯的摩擦力比单层降低 30%，这一现象与层间滑移机制密切相关，为二维材料在润滑领域的应用提供了重要的研究基础。
5. 动态过程原位观测：捕捉二维材料的 “实时变化”
通过改装 AFM 原子力显微镜系统，研究人员可以实现二维材料在加热、加电、溶液环境等条件下的原位观测，就像是给二维材料拍了一部 “微观纪录片”。
比如在锂离子电池研究中，AFM 原子力显微镜实时监测了二维材料电极在充放电过程中的体积膨胀，为优化电极结构提供了关键的数据支持。
作为连接宏观世界与微观尺度的桥梁，AFM 原子力显微镜正持续赋能二维材料领域的创新突破。从基础物理机制的探索到器件性能的优化，它就像是科学家们的 “眼睛” 和 “双手”，帮助我们揭开纳米世界的奥秘。
未来，高速 AFM（HS-AFM）、低温 AFM 以及 AI 辅助图像分析技术的发展，将进一步推动二维材料的基础研究与应用转化。
