CuRu 合金球差电镜测试案例解析 | 如何 "捕捉" 单原子?

钧研实验室

钧研实验室球差研究案例

测试体系:CuRu 单原子合金粉末样品,颗粒尺寸 12-16nm。Ru 作为掺杂原子以单原子形式分散在 Cu 基体中,构建单原子合金(Single-Atom Alloy, SAA)催化体系。

测试成果:通过球差校正高角环形暗场扫描透射电镜(AC-HAADF-STEM),成功在亚埃级分辨率下清晰观测到 Ru 单原子在 Cu 纳米颗粒中的分散状态与分布密度,为催化机理研究提供了直接的原子级实验证据。

测试目的:拍到 Ru 单原子

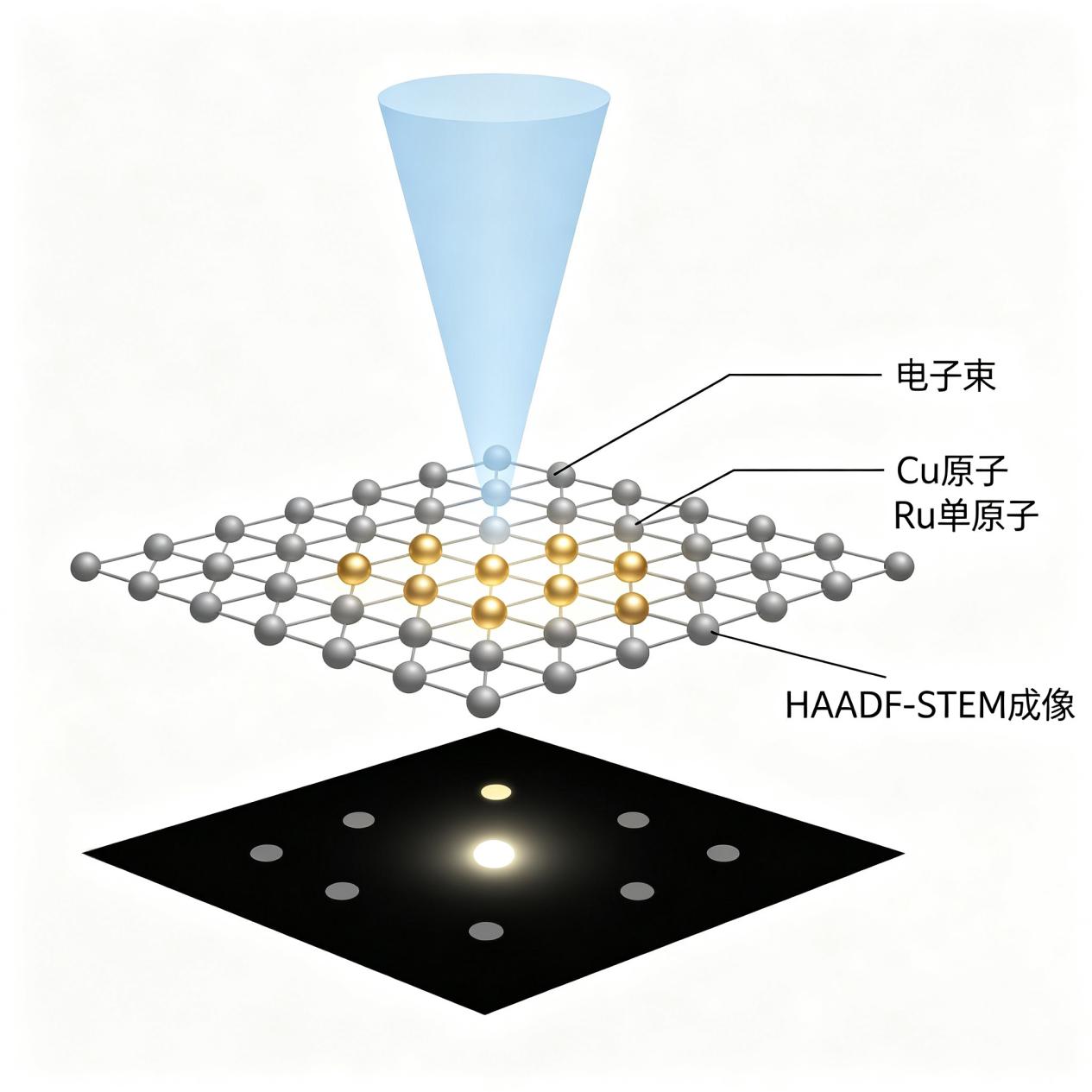

HAADF-STEM 单原子成像原理示意图

传统 TEM 受电磁透镜球差限制,分辨率约 0.2nm,难以分辨单个原子。球差校正技术通过多级透镜系统精确补偿物镜球差系数,将分辨率提升至亚埃级(<0.1nm),使原子级直接观察成为现实。

HAADF-STEM 模式利用Z² 衬度效应(图像强度正比于原子序数的平方):Ru 原子序数与 Cu 基体清晰区分。

钧研服务优势

专业设备配置:搭载双球差校正器的场发射透射电镜,确保亚埃级分辨率成像质量。

经验丰富的测试团队:深耕单原子催化材料表征领域,熟悉各类单原子合金体系的制样与成像条件优化。

高效交付周期:常规样品 3-5 个工作日可出具测试报告,支持加急服务。

全程技术支持:从制样建议到数据解读,提供一站式专业咨询服务。

客户心声

"球差测试价格不便宜,最怕花了钱拍不到想要的结果。钧研会提前评估样品可行性,给出中肯的建议,让人很放心。"

—— 某高校催化方向博士生

热门测试项目推荐

1.球差校正透射电镜(AC-TEM)

  • 高分辨成像(HRTEM)

  • 高角环形暗场像(HAADF-STEM)

  • 原子级元素分布 Mapping

  • 电子能量损失谱(EELS)

2.配套表征服务

  • X 射线衍射(XRD)物相分析

  • X 射线光电子能谱(XPS)元素价态分析

  • 比表面积及孔径分析(BET)

  • 电感耦合等离子体发射光谱(ICP-OES)元素定量

关于钧研实验室

钧研实验室专注于材料表征测试服务,拥有完善的球差电镜测试平台与专业技术团队,可为科研人员提供单原子催化、能源材料、纳米材料、二维材料等领域的原子级表征解决方案。

无论您是需要确认单原子是否成功负载、解析催化剂活性位点结构,还是探索材料界面原子排列,钧研都能为您提供可靠的测试技术支持,助力科研成果产出。

有测试需求?欢迎联系钧研实验室,让专业的人做专业的事!
