碳纤维复合材料凭借轻质高强、耐疲劳、耐腐蚀的优势，成为航空航天、氢能储瓶、轨道交通、高端装备轻量化核心材料。但碳纤维与树脂复合形成的多层交织结构，极易产生孔隙、分层、微裂纹、纤维脱黏等内部隐蔽缺陷，肉眼、超声、渗透检测都难以实现三维精准量化。
工业 CT、Micro-CT X 射线断层成像，是目前唯一可无损、微米级还原复材内部三维结构的表征手段，广泛覆盖材料研发、工艺优化、失效分析、成品质检全链条。
一、CT 扫描检测碳纤维复材原理
CT 成像本质是X 射线差分吸收 + 计算机三维重构。X 射线穿透试样时，碳纤维密度最高、成像最亮；树脂基体灰度中等；孔隙、裂纹、分层内部为空气，成像呈黑色暗区。设备采集数百张二维断层切片后，算法合成完整三维立体模型，全程无需破坏样品。 行业分两类设备适配不同需求：
工业 CT：大尺寸碳纤维构件（储氢气瓶、航空板材）整体扫描，毫米级分辨率；
Micro-CT（微焦点 CT）：小型科研试样微观表征，分辨率可达 5~20μm，观测纤维束、微米孔隙、微裂纹。
二、应用场景
1. 微观缺陷识别与量化统计
成型固化、缠绕工艺产生的孔洞、分层、基体裂纹、纤维夹杂，是材料力学失效核心诱因。传统检测只能判断 “有无缺陷”，CT 可精准定位缺陷空间位置，软件自动计算孔隙率、裂纹体积、分层厚度、缺陷分布密度。航空复材叶片、车载储氢气瓶出厂均强制采用该检测方案。
2. 织物细观结构表征，支撑成型工艺优化
复材强度、刚度高度依赖纤维束排布、层间堆叠、束间间隙。借助 Micro-CT 三维重建，可直观对比不同压实压力、织造工艺下纤维束形态变化，量化纤维体积分数，反向优化模压、缠绕、预浸料成型参数，摆脱传统工艺仅靠经验调试的局限。
3. 原位 CT：动态捕捉载荷下损伤演化
普通静态 CT 只能观测单一状态，原位加载 CT集成拉伸、压缩、高低温温控模块，可在 - 20℃~150℃工况下，分阶段扫描记录试样受力全过程：从微小孔隙萌生、界面脱黏、裂纹扩展到整体断裂，完整还原复材失效机理，是力学性能、疲劳寿命课题核心表征手段。

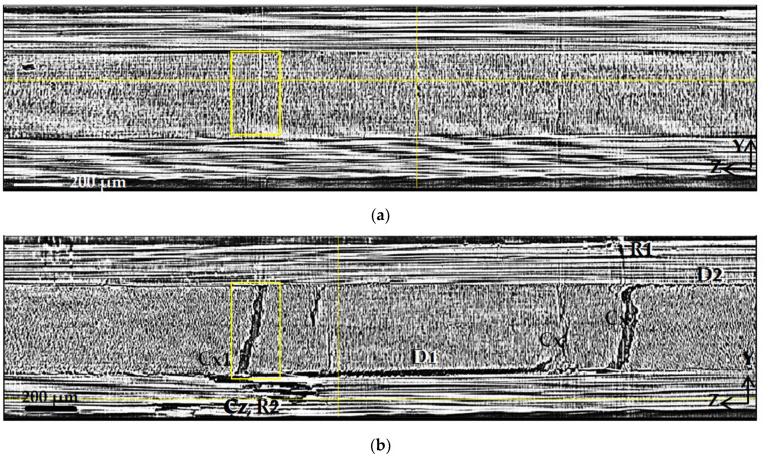

碳纤维层合板拉伸过程 CT 断层切片，标注分层 D1/D2、横向微裂纹 Cx | 图片来源：PMC 复合材料损伤演化公开实验图
4. 大型构件出厂质检与服役寿命评估
氢能气瓶、航空结构件安全标准严苛，微小内部缺陷会引发爆炸、结构断裂风险。工业 CT 实现构件全覆盖三维扫描，无漏检；三维数据结合力学仿真，可评估构件剩余使用寿命，为出厂验收、在役定期检测提供标准化数据依据。
三、CT 对比传统无损检测优势
完全无损：样品检测后完整保留，珍贵科研试样可重复测试；
三维立体成像：突破超声、渗透二维平面局限，直观展示缺陷空间分布；
超高分辨率：微米级识别微孔隙、纤维脱黏等传统手段看不见的细微损伤；
数据可量化可溯源：孔隙率、裂纹尺寸、纤维体积分数自动统计，满足论文、质检报告数据要求；
多尺度适配：Micro-CT 测微小试样、工业 CT 扫描米级大型构件，覆盖全研发流程。
四、科研测试技术支持
碳纤维复合材料 CT 表征门槛较高：高精度 Micro-CT、原位温控加载设备采购成本高昂，扫描参数调试、三维数据重构、缺陷量化分析对操作人员专业度要求高，不少高校课题组、企业研发团队存在设备短缺、数据解析困难、测试周期长等痛点。
钧研实验室专注新材料一站式检测服务，可为科研人员提供碳纤维复合材料工业CT 技术支撑：
设备配置：高精度工业 CT、高分辨 Micro-CT、原位力学 - 温控一体化加载平台；
全套测试服务：试样三维扫描、断层切片成像、内部缺陷识别、孔隙率 / 纤维含量量化、损伤演化原位观测、三维模型重构；
配套技术服务：定制专属扫描实验方案、原始数据深度解析、出具规范可用于期刊发表的检测报告；
适配场景：高校硕博课题、企业工艺研发、产品出厂质检、失效机理分析，大幅降低科研设备投入成本，缩短实验周期。
