在扫描电子显微镜（SEM）测试过程中，同学们经常会遇到各种技术问题。钧研实验室总结了 10 个常见的 SEM 测试问题及对应的解决方法，帮助您提高测试效率和图像质量。

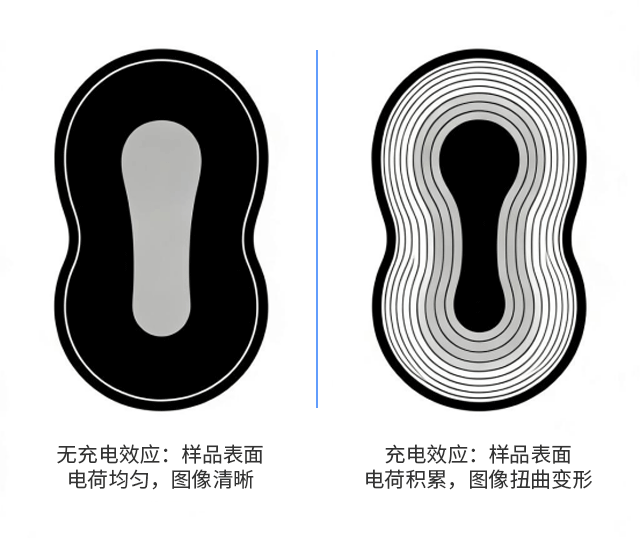

01、不导电样品充电效应
不导电或导电性差的样品在测试时出现图像扭曲、变形、晃动等现象。
解决方法：
• 喷金处理：在样品表面溅射一层 5-20nm 的金层
• 喷碳处理：对于需要观察精细结构的样品，可选择喷碳膜
• 使用导电胶固定：双重防带电，成像更稳定
02、图像模糊、分辨率下降
测试图像模糊，分辨率达不到预期效果。
解决方法：
• 检查样品固定是否牢固
• 清洁样品表面，去除污染物
• 控制工作距离在 5-10mm 范围内
• 清洁探测器窗口
• 检查电子枪灯丝是否老化，必要时更换
03、元素分析误判
EDS 检测到样品中未预期的元素，或元素含量异常。
解决方法：
• 检查特征峰是否重叠（如 S 的 Kα 峰与 Mo 的 Lα 峰）
• 排查样品是否被污染（原料污染、制样过程引入杂质）
• 验证特征曲线是否均出现且无重叠
• 考虑能谱穿透性，检查样品深层成分
04、磁性样品成像干扰
磁性样品导致图像失真或分辨率下降。
解决方法：
• 对样品进行消磁处理
• 使用专用的磁性样品台
• 降低加速电压和电子束流
• 选择合适的工作距离

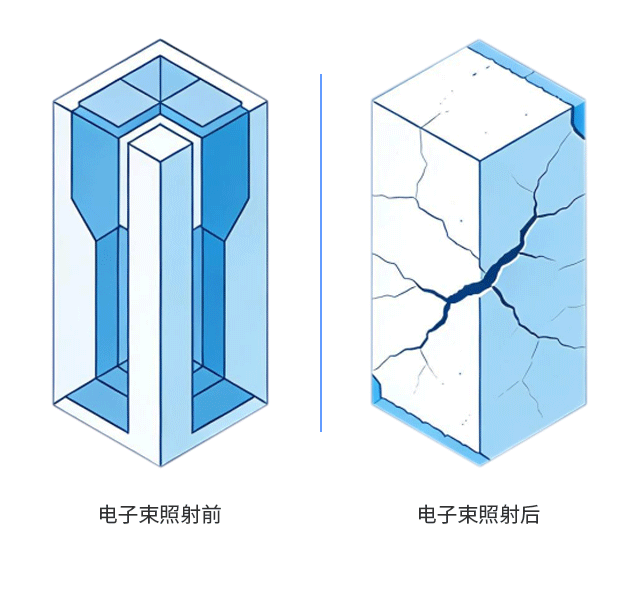

05、电子束损伤样品
部分样品不耐电子束，出现破裂和局部漂移。
解决方法：
• 降低加速电压及电子束流
• 加厚喷镀金属膜
• 快速选定拍摄部位，短时间聚焦拍摄，使用低温样品台（对敏感样品）
06、轻元素检测困难
碳、氮、氧等轻元素检测误差较大。
解决方法：
• 降低加速电压至 1-5kV
• 提高束流强度
• 使用低原子序数镀层（如碳镀层）
• 优化探测器参数设置
07、碳污染问题
碳、氮、氧等轻元素检测误差较大。
解决方法：
• 降低加速电压至 1-5kV
• 提高束流强度
• 使用低原子序数镀层（如碳镀层）
• 优化探测器参数设置
08、摩尔条纹现象
图像出现周期性干涉条纹，影响真实结构观察。
解决方法：
• 调整观察倍率或角度
• 旋转样品，改变与电子束扫描方向的角度
• 提高图像分辨率（如 2048×1536 像素）
• 优化扫描参数
09、图像噪点过多、信号不稳定
图像噪点明显，信号强度波动较大。
解决方法：
• 检查真空度是否达到要求（高真空模式≤1×10⁻⁵Pa）
• 调整电子束强度
• 清洁探测器和电子光学系统
• 优化扫描速度和信号采集时间
10、图像亮度 / 对比度异常
图像亮度偏暗或偏亮，立体感不强。
解决方法：
• 调整加速电压和束流参数
• 优化探测器对比度设置
• 使用图像处理软件调整亮度和对比度
• 选择合适的探测器模式（二次电子 / 背散射电子）
SEM 测试的成功与否很大程度上取决于样品制备和参数设置。遇到问题时，建议从样品本身、仪器参数、环境条件三个方面进行系统排查。
