在材料检测和工业生产领域，硬度测试是评估材料力学性能的关键环节，它能帮助我们判断材料的耐磨程度、加工性能以及使用可靠性。而在众多硬度测试方法中，洛氏硬度测试凭借其高效、便捷的特点，成为目前应用最广泛的测试方式之一。今天我们就来深入了解洛氏硬度的测试原理、不同标尺的应用以及它的优缺点。
一、什么是洛氏硬度？
洛氏硬度是一种通过测定压痕深度来表征材料硬度的测试方法，和布氏硬度测试（通过测定压痕面积来判断材料硬度）不同，它的测试原理更简便，测试效率也更高，因此在机械制造、五金加工、材料研发等领域被广泛应用。
二、洛氏硬度试验原理
洛氏硬度测试的压头有两种类型，分别适用于不同硬度的材料：

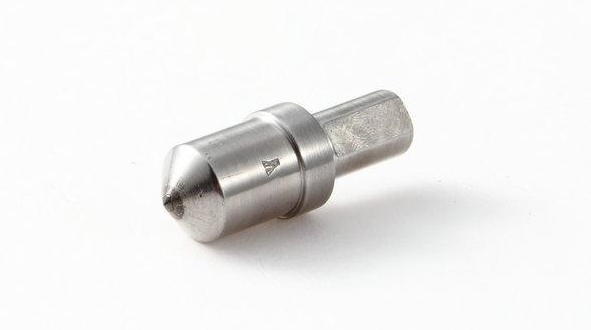

1. 金刚石锥体压头：圆锥角为 120°，用于测试高硬度材料，比如硬质合金、淬火钢等。
2. 淬火钢球压头：直径为 1.5875mm，用于测试中等硬度或较软的材料，比如退火钢、铜合金等。

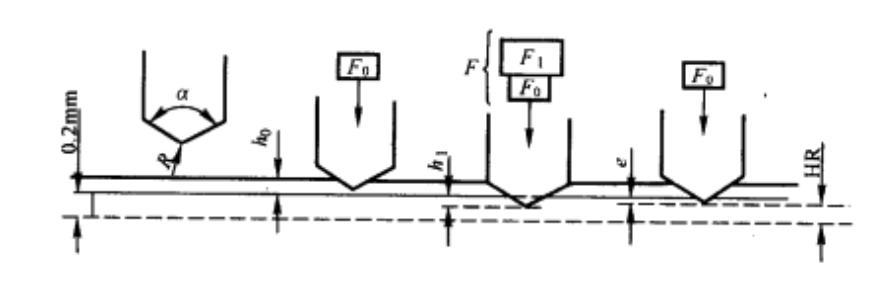

洛氏硬度的测试过程分为三个阶段，通过分两次施加载荷来完成测试：
1. 初始阶段：压头处于悬空状态（0-0 位置），未与试样接触。
2. 初载荷阶段：施加初载荷 F0，压头压入试样深度为 h0（1-1 位置）。
3. 主载荷阶段：施加主载荷 F1，总载荷 F=F0+F1，压头压入试样深度增加至 h1（2-2 位置）。
4. 卸载阶段：卸除主载荷 F1，保留初载荷 F0，由于试样的弹性变形恢复，压入深度减小了 h₂，此时压头处于 3-3 位置，实际压入深度 h=(h1-h2)。
5. 最后卸除初载荷 F0，通过计算实际压入深度 h 来确定材料的硬度值。
为了符合人们的使用习惯，我们用常数 K 减去压痕深度 h 的值来表征洛氏硬度值，并规定每 0.002mm 为一个洛氏硬度单位（符号为 HR），计算公式为：
HR = (K - h) / 0.002
其中，使用金刚石压头时 K=0.2mm，使用钢球压头时 K=0.26mm（在洛氏硬度计的刻度盘上分别用黑色盘和红色盘表示）。
三、洛氏硬度的三种常用标尺
为了适用于不同硬度范围的材料测试，洛氏硬度设置了多种标尺，其中最常用的是 HRA、HRB、HRC 三种标尺，它们分别采用不同的压头和总载荷，对应不同的应用场景：
标尺 | 压头类型 | 总载荷 | 硬度范围 | 应用范围 |
HRA | 120° 金刚石圆锥 | 60kgf（588.4N） | 20-88HRA | 硬质合金、渗碳淬硬钢、薄硬钢带 / 钢板等硬度极高或薄硬材料 |
HRB | 1.5875mm 淬火钢球 | 100kgf（980.7N） | 20-100HRB | 退火钢、软钢、铜合金、铝合金等中等硬度材料 |
HRC | 120° 金刚石圆锥 | 150kgf（1471N） | 20-70HRC | 淬火钢、调质钢、工具钢、模具钢等较硬钢材 |
在实际测试中，我们需要根据材料的硬度和厚度选择合适的标尺，比如测试硬质合金刀具时，我们会选择 HRA 标尺；测试铝合金门窗框架时，会选择 HRB 标尺；测试淬火后的模具钢时，会选择 HRC 标尺。
四、洛氏硬度的特点及应用
优点：
1. 硬度测试上限高：相比布氏硬度，洛氏硬度可以测试更高硬度的材料，比如硬质合金等超硬材料。
2. 对工件表面影响小：压痕较小，不会对成品工件的外观和使用性能造成影响，因此非常适合成品检测。
3. 测试效率高：操作简单快捷，可直接从硬度计上读取硬度值，适合成批零件的快速检验。
缺点：
1. 数据代表性不足：由于压痕较小，对于粗大组织的材料，测试数据会比较分散，代表性较差。
2. 标尺间硬度值不可比：不同标尺的测试条件不同，因此 HRA、HRB、HRC 之间的硬度值不能直接对比，比如不能说 60HRA 等于多少 HRC。
洛氏硬度测试在工业生产中应用非常广泛，比如热处理车间的产品硬度检验、五金零件的质量检测、材料研发中的性能评估等，都是洛氏硬度测试的常见应用场景。
洛氏硬度测试凭借其高效、便捷的特点，在工业生产中占据着重要的地位，选择合适的标尺进行测试，能更准确地评估材料的硬度性能，保障产品的质量和使用可靠性。希望通过这篇文章，你能对洛氏硬度测试有更深入的了解。
