在海洋平台、化工管道、跨海桥梁等强腐蚀服役环境中，金属结构的突然断裂往往会带来难以估量的损失。其中，穿晶解理断裂正是这类失效中最常见的模式之一 —— 裂纹尖端的溶解反应与疲劳载荷的耦合作用，会显著改变裂纹的扩展路径，直接决定了构件的服役寿命。
然而，长期以来，受限于实验观测的分辨率瓶颈，科学家们始终没能完全搞清楚：溶解与应力的耦合作用，究竟是如何在微观尺度上驱动解理裂纹演化的？这一问题的缺失，也让腐蚀疲劳裂纹的预测始终缺乏统一的理论依据。
近日，中国科学院力学研究所超常环境非线性力学全国重点实验室的研究团队，针对这一难题展开了深入研究，终于从原子尺度揭开了裂尖处溶解 - 应力耦合的微观机制，还提出了能够表征耦合强度的统一指标。相关成果近日发表于腐蚀领域的权威期刊《Corrosion Science》，为腐蚀防护与材料设计提供了全新的理论支撑。
为了突破传统观测的限制，研究团队构建了一套全新的 “连续介质 - 原子嵌入” 多尺度力化耦合研究框架。
为了实现原子尺度的高分辨率解析，研究团队借助高性能计算（HPC）集群的强大算力，将整个研究区域拆分为两部分：远离裂纹尖端的远场区，用连续介质模型来描述宏观的载荷响应，大幅降低计算量；而在裂纹尖端这一核心的微观区域，则完整保留原子结构，开展大规模的分子动力学数值实验。这种分区域的耦合计算方式，让团队在可控的计算成本下，首次实现了对溶解环境中裂尖演化过程的原子级高分辨率解析。
模拟结果让团队有了惊人的发现：溶解与应力的耦合强度，竟然会完全改变裂纹的演化命运！
当耦合强度较弱时，溶解反应更倾向于发生在裂纹面的台阶原子位置，这会让裂纹尖端逐渐钝化，让裂纹保持稳定的生长速度，不容易突然扩展；但当耦合强度变强时，应力会先激活裂尖处的无序原子，让溶解反应优先发生在裂纹尖端，进而形成一个可怕的正反馈：优先溶解→应力重分布→裂尖进一步锐化，这个循环会不断加速，最终触发裂纹的失稳扩展，也就是我们常说的 “突然断裂”。
基于这一发现，研究团队进一步提出了一个能够表征溶解 - 应力耦合强度的普适性指标。这个指标就像一个 “预警器”，能够准确刻画裂纹尖端的三种关键状态：钝化、锐化和解理，还能精准预测裂纹的未来扩展趋势。

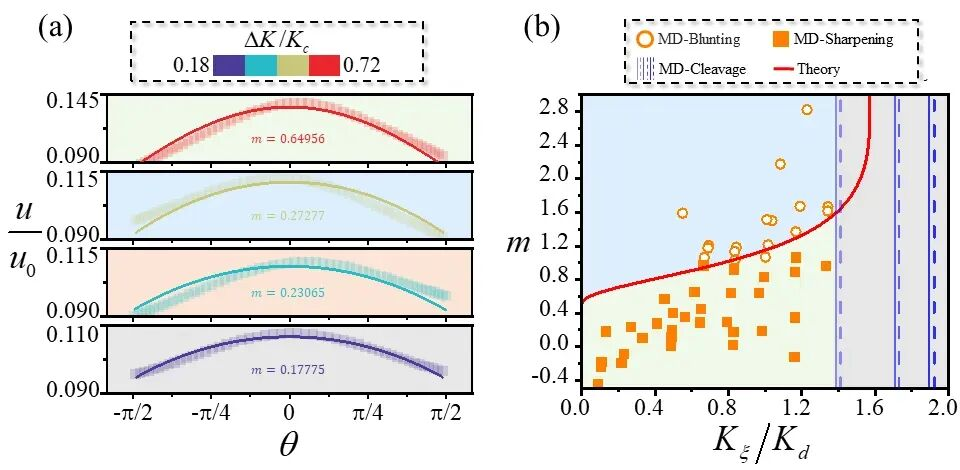

(a)溶解-应力耦合强度的度量；(b)溶解-应力耦合强度和平均载荷幅度变化下裂纹尖端钝化、锐化和解理的演化分布（图来源：中国科学院力学研究所）
为了验证这个指标的实用性，团队将它应用到了工程中最常见的 “腐蚀坑向裂纹转变” 的场景中 —— 很多金属构件的断裂，都是从表面的一个小腐蚀坑开始的，腐蚀坑在应力作用下逐渐演化成裂纹，最终导致断裂。
借助这个新指标，团队推导出了腐蚀坑尺寸与应力幅之间的定量标度律。为了验证这个规律的可靠性，他们将理论结果与通过原位腐蚀疲劳测试系统、 场发射扫描电子显微镜（SEM） 等仪器获取的实验观测数据进行了对比，结果显示二者完美吻合，证明了这个指标的可靠性。
这项研究的意义，远不止于揭开了微观机制。面向复杂的腐蚀服役环境，团队提出的这个统一度量指标，以及对应的工程判据，为腐蚀疲劳裂纹的扩展预测、材料的防腐设计，提供了全新的理论支撑与研究思路。未来，工程师们可以借助这个指标，提前预测构件的失效风险，设计出更耐用的耐腐蚀材料，为海洋工程、化工装备等领域的安全服役保驾护航。
据悉，力学所博士研究生刘龙为该论文的第一作者，袁泉子研究员为通讯作者。该项研究得到了中国科学院战略性先导科技专项的资助。
