在材料科学、生物学、纳米技术等领域，电子显微镜是不可或缺的分析工具。其中，扫描电子显微镜（SEM）和透射电子显微镜（TEM）是最常用的两种技术。
选择 SEM 还是 TEM，关键在于您的研究目标和样品特性：
• SEM：适合快速观察样品表面形貌和三维结构，样品制备简单，成本较低。
• TEM：适合深入分析样品内部微观结构和原子级细节，分辨率更高，但样品制备复杂，成本较高。
在实际应用中，两种技术往往相互补充，为科研和工业分析提供全面的微观结构信息。
一、SEM vs TEM的区别
对比维度 | SEM | TEM |
成像原理 | 电子束扫描样品表面，检测反射或激发的电子 | 电子束穿透样品，检测透射电子 |
观察内容 | 表面形貌、三维结构 | 内部结构、晶体缺陷、原子排列 |
样品要求 | 厚度无严格限制，非导电样品需喷金处理 | 必须超薄（<100nm），非导电样品需镀膜 |
成像特点 | 三维立体图像，景深大 | 二维投影图像，分辨率更高 |
分辨率 | 通常 1-3nm | 可达 0.1nm 以下，球差校正仪器可达 0.05nm |
样品制备 | 简单快捷，成本较低 | 复杂耗时，技术要求高，成本较高 |
二、两者的适用场景
测试项目 | 适用场景 |
SEM | • 材料科学：观察材料表面形貌、断裂面分析、颗粒尺寸测量、涂层表面缺陷检测； • 生物学：细胞表面结构、微生物形态、昆虫复眼观察； • 工业检测：材料表面损伤检测、污染物分布分析； • 考古学、地质学：微痕分析、矿物表面结构观察。 |
TEM | • 材料科学：纳米材料内部结构、晶体缺陷分析、相变研究、界面结构表征； • 生物学：细胞内部结构、病毒形态、亚细胞结构分析； • 纳米技术：纳米粒子形貌和结构、量子点内部结构、单原子分散状态观察； • 晶体学：晶格排列分析、晶面间距测量、晶体结构解析。 |
三、所以应该怎么选呢？
1、明确观察目标
• 看表面 / 立体形貌 → 优先选择 SEM
• 看内部结构 / 原子级信息 → 必须选择 TEM
2、考虑样品情况
• 样品能否制成超薄薄膜（<100nm）：能且必须看内部 → TEM；不能或无需制成薄膜 → SEM
• 样品尺寸：厘米级别样品 → SEM；小样品（<3mm）→ TEM
• 样品导电性：非导电样品优先选择 SEM（TEM 高能电子束易造成损伤）
• 样品对电子束的耐受性：敏感样品优先选择 SEM（低电压模式）
3、分析信息需求
需要成分分析：
• 微区成分分析 → SEM+EDS 组合（快速、主流选择）
• 元素化学态或价态分析 → 需要配有电子能量损失谱的 TEM
需要晶体结构信息：
• 表面晶体结构 → SEM+EBSD
• 内部晶体结构、缺陷分析 → TEM+SAED
四、成像效果对比

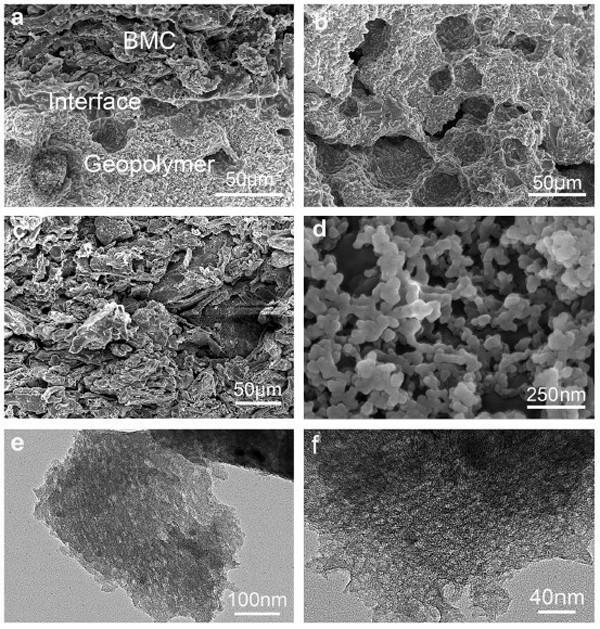

上图展示了 SEM（a-d）和 TEM（e-f）的成像效果对比，SEM 提供表面形貌的三维图像，TEM 提供内部结构的高分辨率二维图像。
